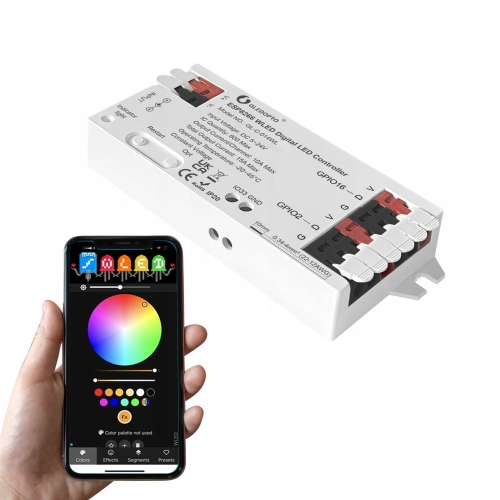

Sterownik do taśm cyfrowych LED WLED Magic Pixel RGBIC WiFi ESP8266 Home Assistant WS281x

Inteligentny sterownik do cyfrowych, adresowalnych taśm WLED - WS281x, Magic Pixel, Neo Pixel. Moduł może sterować taśmą składającą się z maksymalnie 800 układów IC.

Sterownik oparty jest o moduł WiFi ESP8266.

Dzięki wyprowadzonym portom IO sterownik umożliwia podłączenie przycisków dzwonkowych do sterowania lub innych urządzeń np. czujników

Taśma LED Magic Pixel WLED WS281x to rodzaj adresowalnej taśmy LED, która pozwala na indywidualne sterowanie każdą diodą LED w celu tworzenia dynamicznych efektów świetlnych i animacji. Każda dioda na taśmie może wyświetlać różne kolory i jasność niezależnie od innych, co umożliwia tworzenie skomplikowanych wzorów i sekwencji świetlnych.

Taśma LED WS281x jest często wykorzystywana w projektach DIY, dekoracjach, oświetleniu akcentowym, a także w profesjonalnych instalacjach oświetleniowych. Dzięki zastosowaniu kontrolera WLED użytkownicy mogą łatwo zarządzać i programować taśmę za pomocą WiFi.

Kontroler WLED można skonfigurować i sterować przez:

• Aplikację na telefonie (np. WLED Native)
• W aplikacji Home Assistant

WLED to oprogramowanie open-source, które działa na mikrokontrolerach ESP32. Oznacza to, że wszystkie usługi są hostowane lokalnie na twoim urządzeniu WLED. Dlatego możesz sterować swoimi światłami tylko w obrębie swojej sieci lokalnej (w domu).

Jeśli potrzebujesz zdalnego dostępu do sterownika WLED z dowolnego miejsca na świecie, możesz to zrobić na kilka sposobów, niektóre wymagają dodatkowego sprzętu:

1. Przekierowanie portów (Port Forwarding): Aby udostępnić sterownik WLED w internecie, utwórz regułę przekierowania portów dla lokalnego adresu IP twojego ESP i portu (np. 12345) w konfiguracji routera. Jeśli twój publiczny adres IP często się zmienia, użyj usługi dynamicznego DNS, aby sterownik WLED były zawsze dostępny. Nie wiesz, co oznaczają te pojęcia, ani jak to zrobić? Wyszukaj w Google frazę “[model twojego routera] przekierowanie portów”!
2. Home Assistant: Połącz sterownik z oprogramowaniem Home Assistant. Upewnij się, ze Twoja instalacja HA posiada dostęp spoza Twojej lokalnej sieci.
3. Urządzenia Amazon Echo: Połącz sterownik WLED z głośnikiem Alexa.
4. Philips HUE: Jeśli posiadasz mostek Philips Hue zsynchronizuj z nim sterownik WLED.

Sterownik wyposażony jest w interfejs GPIO14, który umożliwia podłączenie przycisków lub przełączników.

Przykładowa konfiguracja do przycisku (dzwonkowego):

• Button 0 (GPIO14):

  Krótkie naciśnięcie: Włączanie/wyłączanie.

  Długie naciśnięcie (1 sekunda): Zmiana koloru.

  Długie naciśnięcie (10 sekund): Przejście w tryb Wi-Fi AP („WLED-AP”).

• Button 1 (GPIO14):

  Krótkie naciśnięcie: Regulacja jasności.

  Podwójne kliknięcie: Zmiana koloru w trybie muzycznym.

  Długie naciśnięcie: Regulacja jasności.

• Komunikacja: WiFi 2,4 GHz
• Chip ESP8266
• Zasilanie: 5 V - 24 V DC
• Prąd wyjściowy: 10 A / kanał lub 15 A w sumie dla wszystkich kanałów
• Maksymalna moc: 360 W (przy napięciu 24 V) lub 180 W (przy napięciu 12 V) lub 75 W (przy napięciu 5 V)
• Sterowanie taśmą IC - do 800 chipów
• Temp. pracy: -20 °C - 45 °C
• Stopień ochrony: IP20
• Rozmiar: 18 x 45 x 108 mm
• Niepalna obudowa - klasa palności obudowy V0
• Montaż przewodów: szybkozłączki

Uwaga! Ten sterownik współpracuje tylko z cyfrowymi (adresowalnymi) taśmami LED!

Kompatybilne taśmy LED:

1. https://netowo.com/cyfrowa-tasma-led-cob-cct-bialy-cieply-zimny-wled-ws2811-576-led-m-24v-5m
2. https://netowo.com/cyfrowa-tasma-led-magic-pixel-ws2811
3. https://netowo.com/cyfrowa-tasma-led-magic-pixel-ws2811-24v
