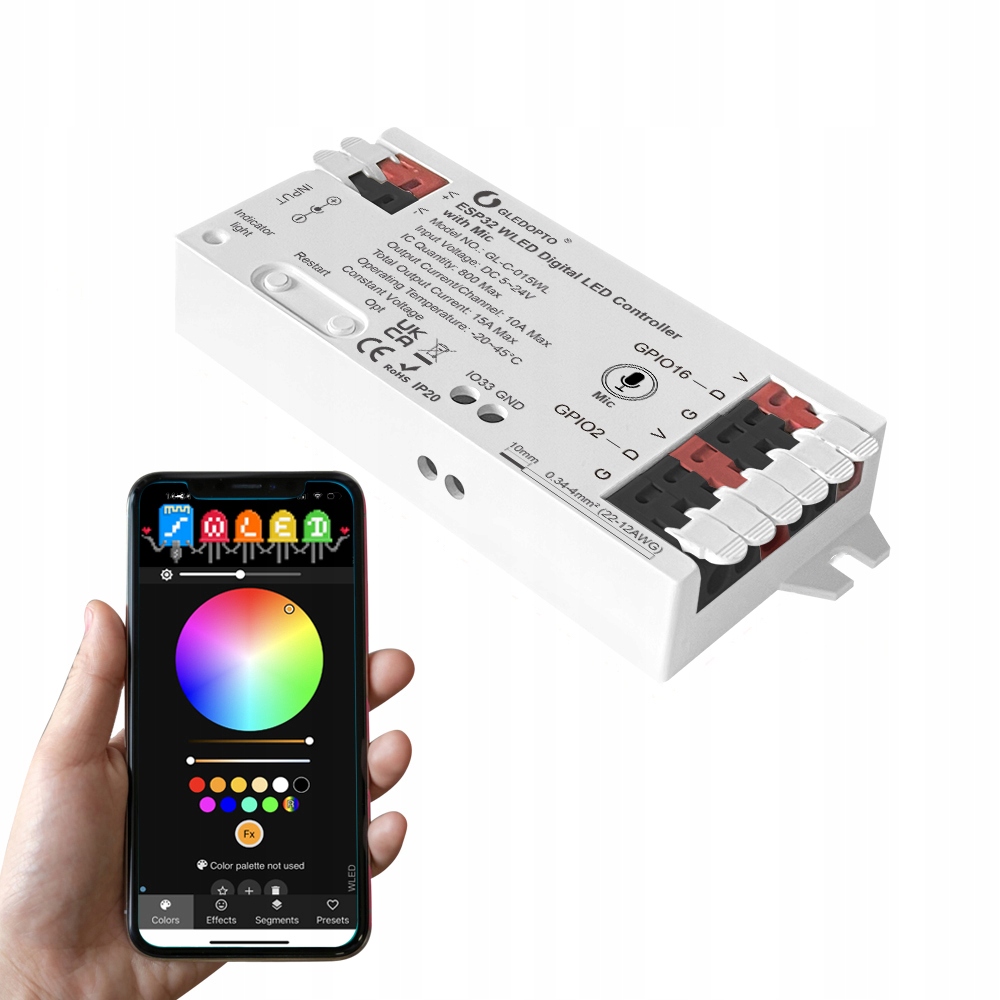

Sterownik WLED Magic Pixel RGBIC WiFi ESP32 Home Assistant WS281x wbudowany mikrofon

Inteligentny sterownik do cyfrowych, adresowalnych taśm WLED - WS281x, Magic Pixel, Neo Pixel. Moduł może sterować taśmą składającą się z maksymalnie 800 układów IC.

Sterownik oparty jest o moduł WiFi ESP32.

Dzięki wyprowadzonym portom IO sterownik umożliwia podłączenie przycisków dzwonkowych do sterowania lub innych urządzeń np. czujników.

Taśma LED Magic Pixel WLED WS281x to rodzaj adresowalnej taśmy LED, która pozwala na indywidualne sterowanie każdą diodą LED w celu tworzenia dynamicznych efektów świetlnych i animacji. Każda dioda na taśmie może wyświetlać różne kolory i jasność niezależnie od innych, co umożliwia tworzenie skomplikowanych wzorów i sekwencji świetlnych.

Taśma LED WS281x jest często wykorzystywana w projektach DIY, dekoracjach, oświetleniu akcentowym, a także w profesjonalnych instalacjach oświetleniowych. Dzięki zastosowaniu kontrolera WLED użytkownicy mogą łatwo zarządzać i programować taśmę za pomocą WiFi.

Kontroler WLED można skonfigurować i sterować przez:

• Aplikację na telefonie (np. WLED Native)
• Przeglądarkę www na komputerze
• W aplikacji Home Assistant

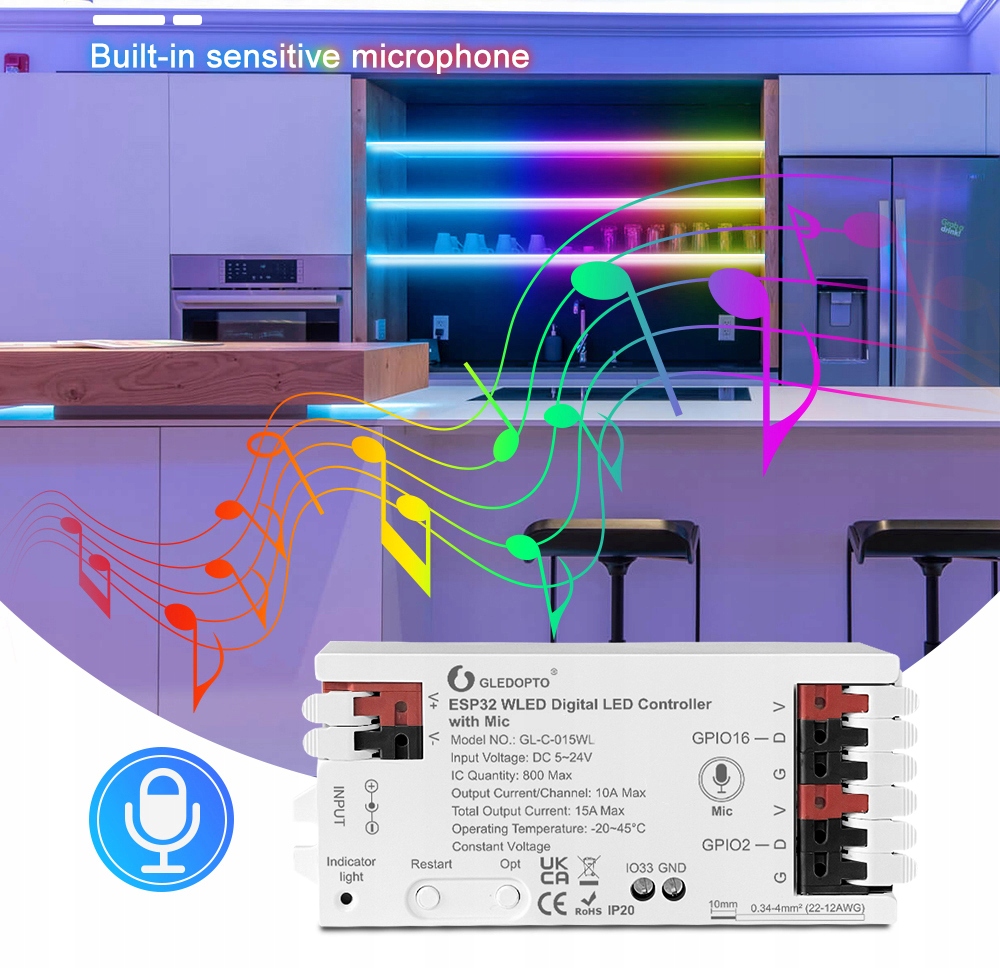

Sterownik ESP32 WLED z wbudowanym mikrofonem to doskonałe rozwiązanie dla osób chcących stworzyć dynamiczne i interaktywne oświetlenie w domu, na imprezach czy w projektach artystycznych. Dzięki zaawansowanej technologii i szerokim możliwościom konfiguracji, można osiągnąć niesamowite efekty świetlne dostosowane do indywidualnych potrzeb.

WLED to oprogramowanie open-source, które działa na mikrokontrolerach ESP32. Oznacza to, że wszystkie usługi są hostowane lokalnie na twoim urządzeniu WLED. Dlatego możesz sterować swoimi światłami tylko w obrębie swojej sieci lokalnej (w domu).

Jeśli potrzebujesz zdalnego dostępu do sterownika WLED z dowolnego miejsca na świecie, możesz to zrobić na kilka sposobów, niektóre wymagają dodatkowego sprzętu:

1. Przekierowanie portów (Port Forwarding) - aby udostępnić sterownik WLED w internecie, utwórz regułę przekierowania portów dla lokalnego adresu IP twojego ESP i portu (np. 12345) w konfiguracji routera. Jeśli twój publiczny adres IP często się zmienia, użyj usługi dynamicznego DNS, aby sterownik WLED były zawsze dostępny. Nie wiesz, co oznaczają te pojęcia ani jak to zrobić? Wyszukaj w Google frazę “[model twojego routera] przekierowanie portów”!
2. Home Assistant - połącz sterownik z oprogramowaniem Home Assistant. Upewnij się, ze Twoja instalacja HA posiada dostęp spoza Twojej lokalnej sieci.
3. Urządzenia Amazon Echo - połącz sterownik WLED z głośnikiem Alexa.
4. Philips HUE - jeśli posiadasz mostek Philips Hue zsynchronizuj z nim sterownik WLED.

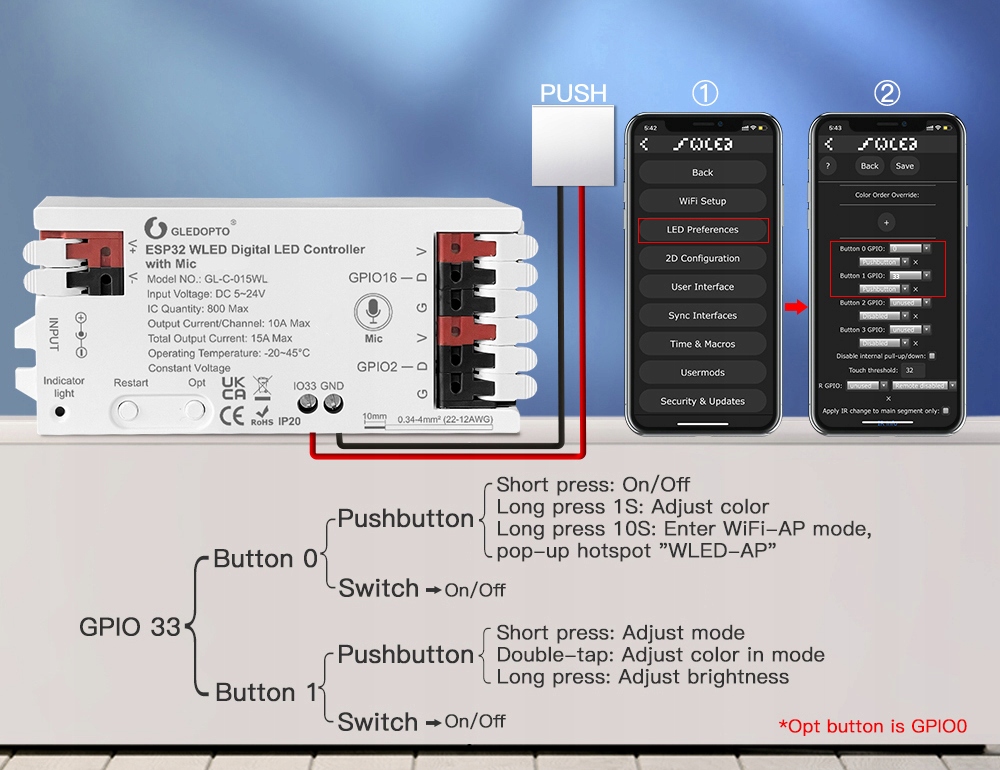

Interfejs IO33 – przyciski

Sterownik wyposażony jest w interfejs GPIO33, który umożliwia podłączenie przycisków lub przełączników.

Przykładowa konfiguracja do przycisku (dzwonkowego):

• Button 0 (GPIO33):

  Krótkie naciśnięcie: włączanie / wyłączanie

  Długie naciśnięcie (1 sekunda): zmiana koloru

  Długie naciśnięcie (10 sekund): przejście w tryb WiFi AP („WLED-AP”)

• Button 1 (GPIO33):

  Krótkie naciśnięcie: regulacja jasności

  Podwójne kliknięcie: zmiana koloru w trybie muzycznym

  Długie naciśnięcie: regulacja jasności

• Komunikacja: WiFi 2,4 GHz
• Chip: ESP32
• Zasilanie: 5 V - 24 V DC
• Prąd wyjściowy: 10 A / kanał lub 15 A w sumie dla wszystkich kanałów
• Maksymalna moc: 360 W (przy napięciu 24 V) lub 180 W (przy napięciu 12 V) lub 75 W (przy napięciu 5 V)

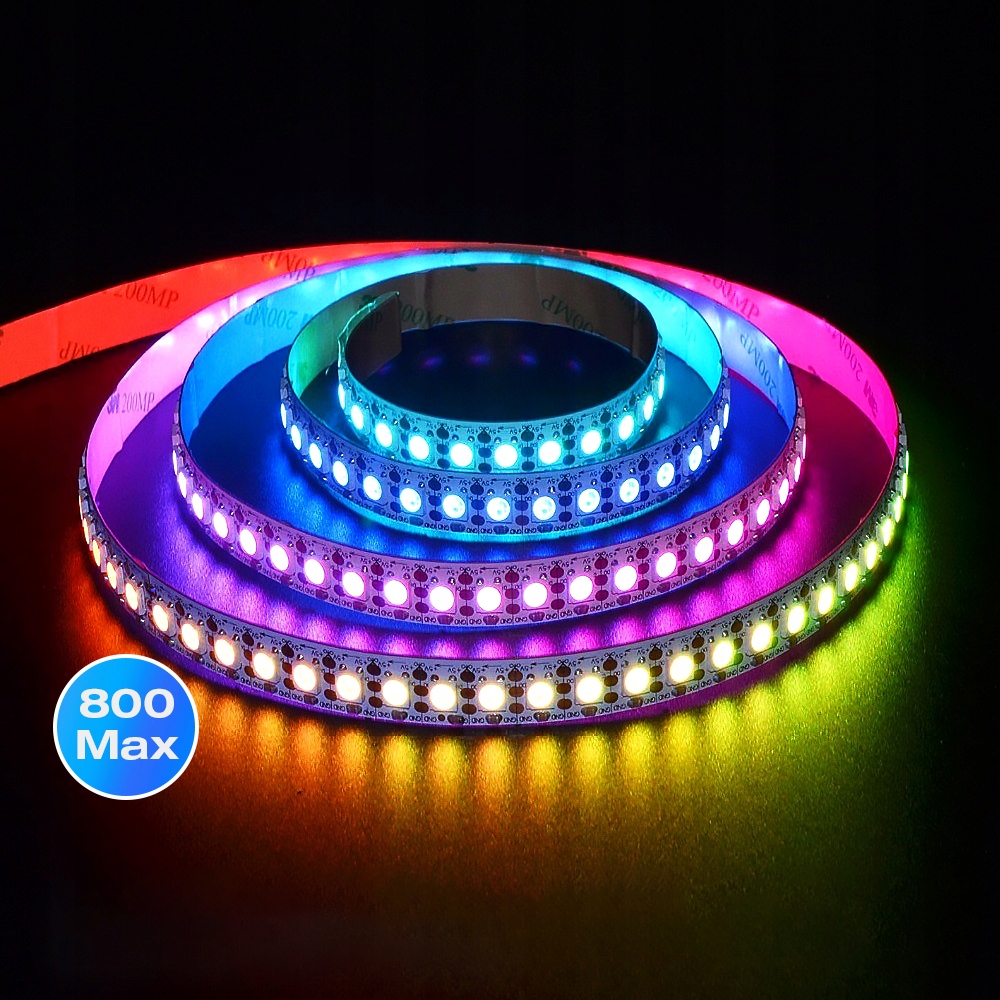

• Sterowanie taśmą IC: do 800 chipów
• Temp. pracy: -20 °C - 45 °C
• Stopień ochrony: IP20

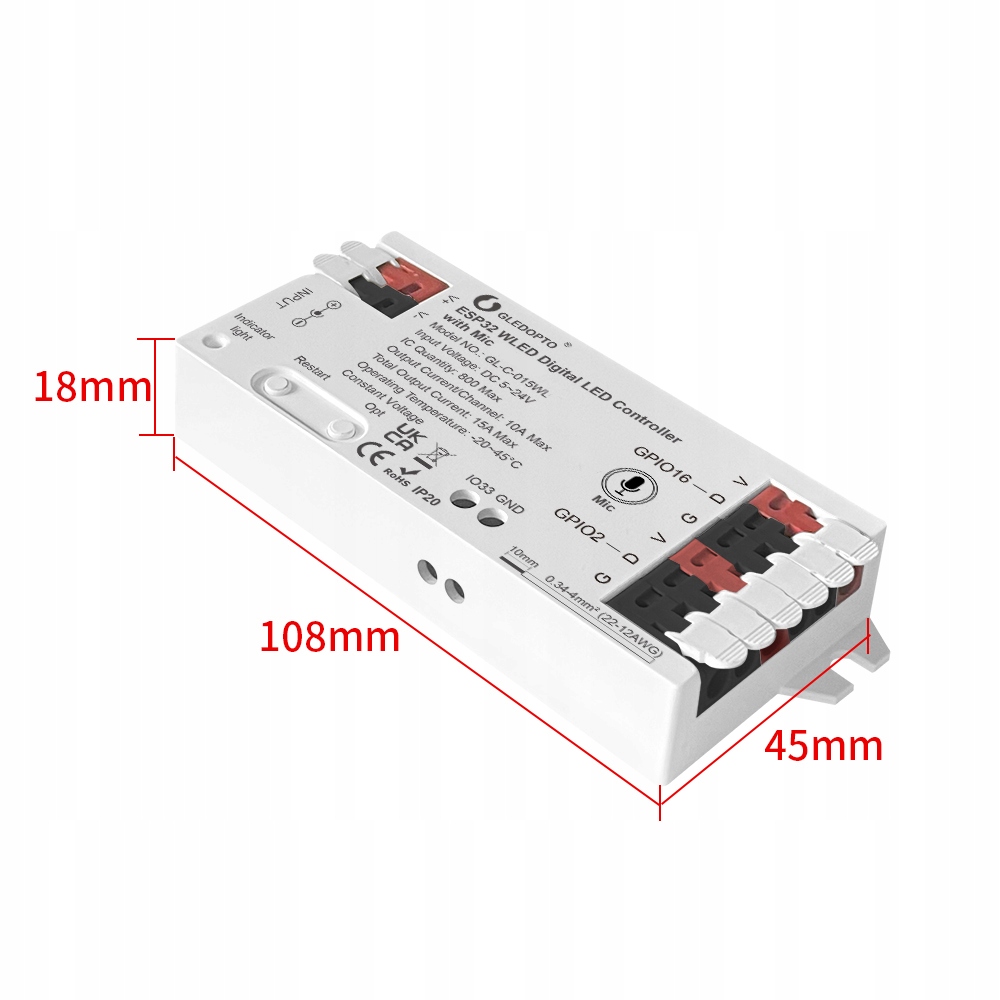

• Rozmiar: 18 x 45 x 108 mm
• Niepalna obudowa: klasa palności obudowy V0
• Montaż przewodów: szybkozłączki

Uwaga! Ten sterownik współpracuje tylko z cyfrowymi (adresowalnymi) taśmami LED.

Kompatybilna taśma LED: https://netowo.com/cyfrowa-tasma-led-magic-pixel-ws2811.
