Sterownik LED WLED PWM RGBIC WiFi ESP32 Ethernet RJ45 WS2811 Elite Home Assistant

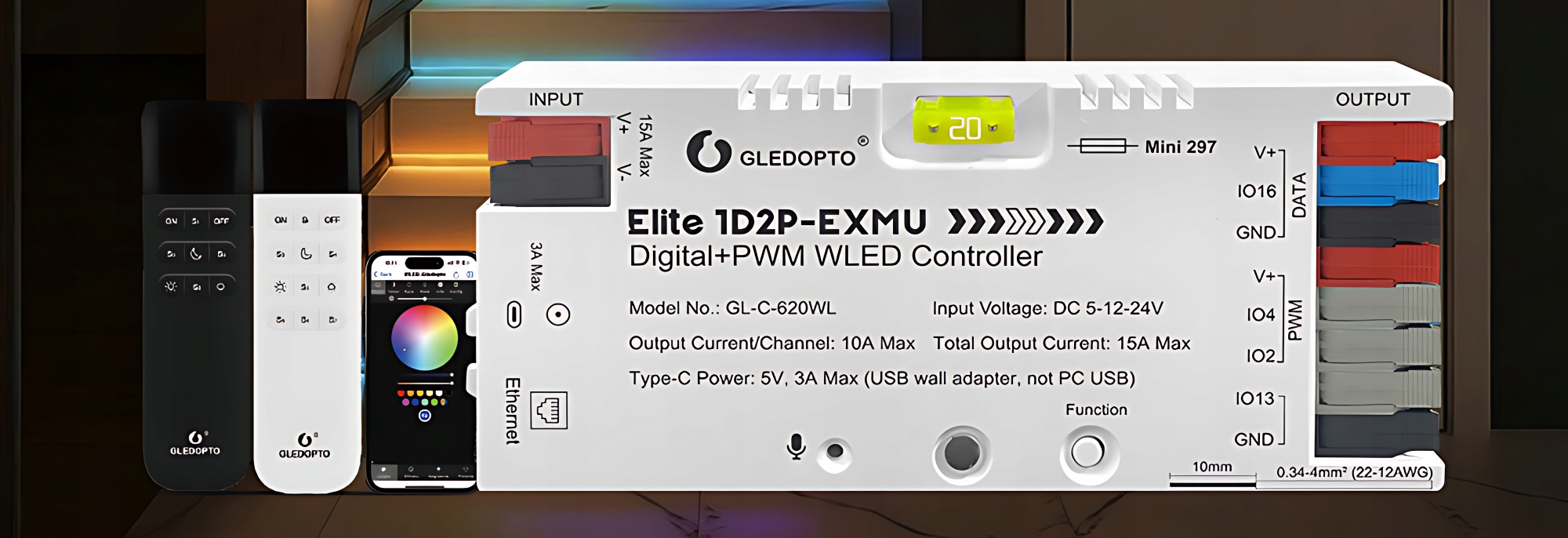

Gledopto GL-C-620WL (Elite 1D2P-EXMU) to zaawansowany sterownik LED oparty na układzie ESP32 z fabrycznie wgranym oprogramowaniem WLED. Urządzenie pozwala sterować cyfrowymi (adresowalnymi) taśmami LED, a jednocześnie obsługuje klasyczne taśmy PWM – wszystko w jednej, kompaktowej obudowie o wymiarach zaledwie 129 × 50 × 23 mm.

Sterownik łączy się z siecią domową przez WiFi lub Ethernet, co daje pełną elastyczność instalacji. Działa z aplikacją WLED na smartfonie oraz z systemem automatyki domowej Home Assistant – bez żadnych dodatkowych bramek ani hubów.

Czym są cyfrowe (adresowalne) taśmy LED?

Cyfrowe taśmy LED to taśmy, w których każdy dioda (lub grupa diod) posiada własny układ sterujący (tzw. IC – Integrated Circuit). Dzięki temu można niezależnie kontrolować kolor i jasność poszczególnych segmentów taśmy. To właśnie umożliwia tworzenie efektów takich jak tęcza, bieżące światło, reakcja na muzykę, czy segmentowa kontrola kolorów – rzeczy niemożliwe do osiągnięcia na zwykłych taśmach jednokolorowych czy RGB.

Najpopularniejsze chipsety cyfrowych taśm to m.in. WS2812B, WS2811, WS2815, WS2813, SK6812 czy TM1814 – wszystkie są obsługiwane przez GL-C-620WL.

GL-C-620WL to sterownik typu „2w1". Posiada dwa niezależne wyjścia, które mogą pracować jednocześnie:

Tryb WLED (wyjście DATA – GPIO16)

Służy do sterowania cyfrowymi taśmami LED (adresowalnymi). Sygnał danych jest wysyłany na pin IO16. Sterownik obsługuje do 1600 pikseli (IC), co pozwala na sterowanie nawet kilkudziesięcioma metrami taśmy jednocześnie.

Kompatybilne chipsety cyfrowe: WS2812B, WS2811, WS2815, WS2813, SK6812, TM1814 i inne obsługiwane przez firmware WLED.

W trybie WLED dostępnych jest ponad 100 dynamicznych efektów świetlnych (tęcza, aurora, oddychanie, blink, bouncing balls i wiele innych), w tym efekty reaktywne na dźwięk (♫) – wykorzystujące wbudowany mikrofon.

Tryb PWM (wyjścia IO4, IO2)

Służy do sterowania klasycznymi taśmami analogowymi – jednokolorowymi lub dwukanałowymi CCT (ciepła + zimna biel). Sterownik reguluje jasność poprzez modulację szerokości impulsu (PWM).

Kompatybilne taśmy PWM:

• Taśmy jednokolorowe (biała, ciepła biel, zimna biel itp.) – podłączenie do IO4
• Taśmy CCT (tunable white / dual white) – podłączenie C → IO4, W → IO2

Oba wyjścia działają równocześnie, co oznacza, że możesz np. oświetlić sufit białą taśmą CCT (PWM), a jednocześnie sterować kolorową taśmą dekoracyjną (WLED) – wszystko z jednego sterownika.

Łączność sieciowa

Sterownik oferuje dwa sposoby połączenia z siecią domową:

Ethernet (RJ45)

Przewodowe połączenie z routerem. Port Ethernet jest skonfigurowany fabrycznie – wystarczy podłączyć kabel sieciowy i sterownik od razu pojawi się w sieci. Nie trzeba konfigurować WiFi. Idealne rozwiązanie tam, gdzie sygnał WiFi jest słaby lub niestabilny.

WiFi (ESP32)

Bezprzewodowe połączenie z domową siecią WiFi. Przy pierwszym uruchomieniu sterownik tworzy własną sieć (AP) o nazwie „WLED-AP", przez którą konfiguruje się dane sieci WiFi. Po zapisaniu danych sterownik automatycznie łączy się z routerem.

Oba sposoby zapewniają dostęp do panelu WLED w przeglądarce (przez adres IP sterownika) oraz pełną obsługę przez aplikację WLED i Home Assistant.

Port UART (Type-C)

Sterownik posiada port USB Type-C, który pełni podwójną funkcję:

• Zasilanie awaryjne – 5 V / 3 A max. (wyłącznie z zasilacza ściennego USB, nie z portu PC)
• Programowanie przez UART – podłączając sterownik do komputera kablem USB-C, można zaktualizować firmware WLED do najnowszej wersji lub wgrać własną kompilację np. przez narzędzie ESPTool lub WLED Web Installer.

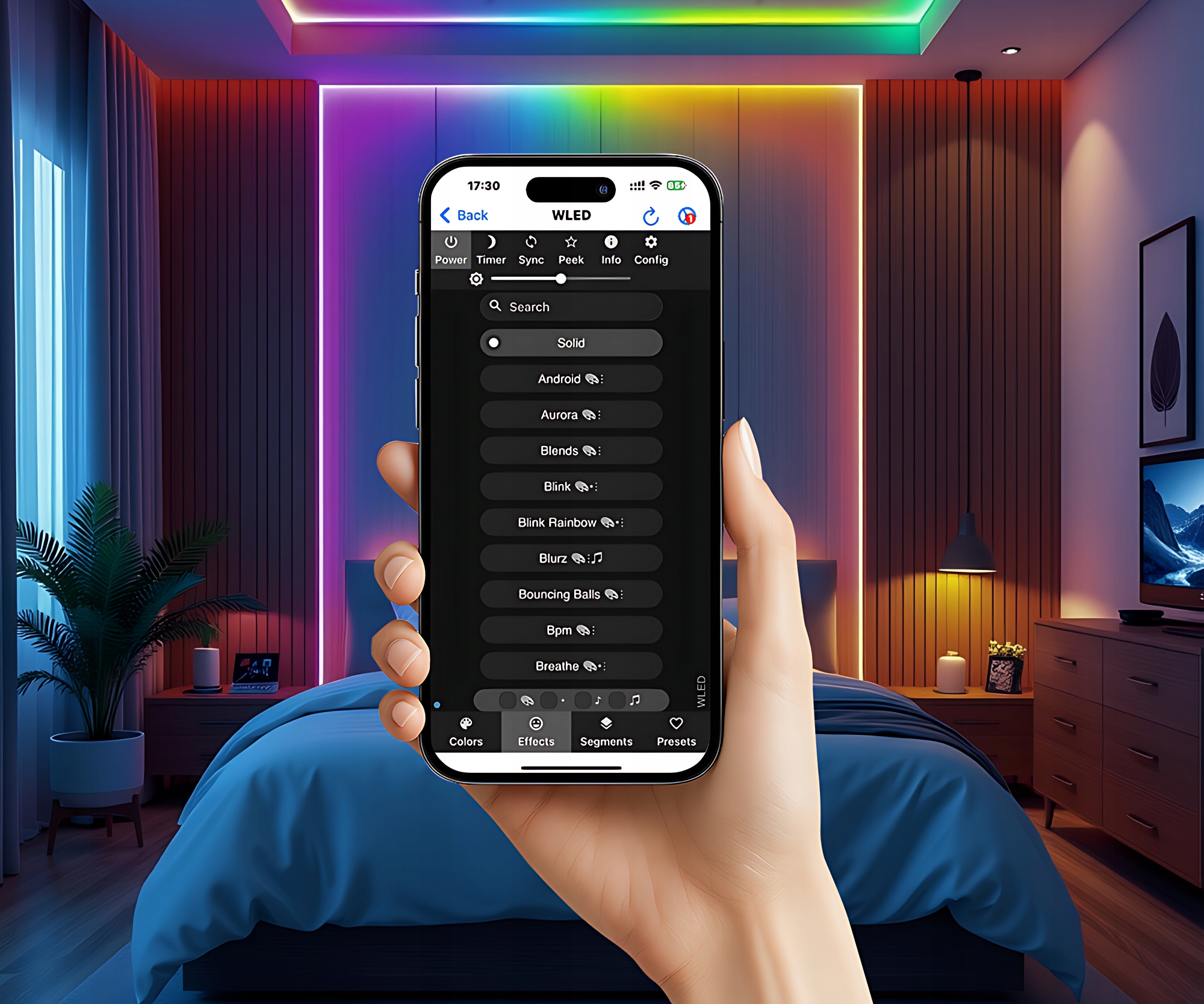

Aplikacja WLED (iOS / Android / przeglądarka)

Głównym narzędziem do sterowania jest darmowa aplikacja WLED, dostępna na smartfony oraz jako panel webowy w przeglądarce. Oferuje:

• Wybór spośród ponad 100 efektów dynamicznych (w tym reaktywnych na muzykę)
• Segmentową kontrolę kolorów – możesz podzielić taśmę na dowolne sekcje i przypisać każdej inny kolor lub efekt
• Palety kolorów, presety, playlisty i timery
• Synchronizację wielu sterowników – wszystkie urządzenia WLED w tej samej sieci mogą wyświetlać identyczne efekty po naciśnięciu przycisku „Sync"
• Konfigurację ustawień sprzętowych (GPIO, przekaźnik, Ethernet, przyciski)

Home Assistant (dodatek WLED)

Home Assistant automatycznie wykrywa sterowniki WLED w sieci. Po dodaniu integracji otrzymujesz:

• Encje świateł dla każdego segmentu taśmy (niezależne sterowanie jasnością, kolorem i efektem)
• Sterowanie presetami, playlistami i paletami kolorów
• Czujniki: szacowany prąd, siła sygnału WiFi, czas pracy, liczba LED
• Przełączniki: nightlight, synchronizacja, odwrócenie kierunku efektu
• Możliwość tworzenia automatyzacji (np. włączanie oświetlenia o zachodzie słońca, reakcja na czujnik ruchu)
• Sterowanie głosowe przez Amazon Alexa i Google Home
• Obsługa protokołu MQTT dla zaawansowanych scenariuszy IoT

• 2w1 – jednoczesna obsługa taśm cyfrowych (WLED) i analogowych (PWM)
• WiFi + Ethernet – podwójna łączność sieciowa, Ethernet Plug-and-Play
• Ponad 100 efektów dynamicznych, w tym reaktywnych na dźwięk (mikrofon I2S PDM)
• Segmentowa kontrola kolorów – każdy fragment taśmy może mieć inny kolor i efekt
• Do 1600 pikseli na jednym wyjściu cyfrowym
• 15 A / DC 5-24 V – szerokie napięcie wejściowe, wydajny prąd wyjściowy
• Home Assistant, Alexa, Google Home – pełna integracja ze smart home
• Przekaźnik oszczędzający energię – zerowe zużycie prądu w stanie spoczynku
• Bezpiecznik 20 A – ochrona przeciwprzepięciowa
• Port DIY IO13 – podłącz fizyczny przycisk lub czujnik
• UART Type-C – łatwa aktualizacja firmware bezpośrednio z komputera
• Szybkozłączki (Quick Connect) – montaż przewodów bez śrubokręta
• Kompaktowa obudowa (129 × 50 × 23 mm, 78 g) z materiału trudnopalnego PC

Sterownik WLED pracuje w sieci lokalnej – aplikacja i Home Assistant komunikują się z nim bezpośrednio, bez chmury. Jeśli chcesz sterować oświetleniem spoza domu (np. z pracy lub w podróży), masz kilka opcji:

• Home Assistant + Nabu Casa (lub inny zdalny dostęp do HA) – najprostsze rozwiązanie. Wykupując subskrypcję Nabu Casa lub konfigurując własny tunel (np. Cloudflare, DuckDNS), uzyskujesz zdalny dostęp do całego Home Assistant, w tym sterowników WLED.
• VPN (WireGuard / OpenVPN / Tailscale) – bezpieczne połączenie z siecią domową z dowolnego miejsca na świecie. Po połączeniu z VPN sterownik WLED jest dostępny tak, jakbyś był w domu. Wiele routerów (np. Asus, Mikrotik) ma wbudowaną obsługę VPN.
• Asystenci głosowi (Alexa / Google Home) – jeśli sterownik jest sparowany z Alexą lub Google Home, możesz sterować podstawowymi funkcjami (wł/wył, jasność) z poziomu aplikacji asystenta, nawet poza domem.

Funkcja przekaźnika – oszczędność energii

GL-C-620WL posiada wbudowany przekaźnik (relay), który fizycznie odcina zasilanie taśm LED, gdy oświetlenie jest wyłączone w aplikacji.

Dlaczego to ważne? W typowych sterownikach, nawet po „wyłączeniu" taśmy przez aplikację, przez diody nadal przepływa niewielki prąd (tzw. prąd jałowy / standby). Przy dużych instalacjach (kilkadziesiąt metrów taśmy) daje to odczuwalny pobór energii – i może powodować lekkie świecenie diod.

Przekaźnik w GL-C-620WL całkowicie eliminuje ten problem. Gdy wyłączysz oświetlenie, przekaźnik rozłącza obwód i przez taśmę nie płynie żaden prąd. Efekt: zerowe zużycie energii w trybie spoczynku i brak „duchowego świecenia" diod.

Konfiguracja przekaźnika (Relay Configuration)

Przekaźnik jest obsługiwany na poziomie oprogramowania WLED. Konfiguracja wymaga kilku kroków w panelu ustawień:

1. Otwórz panel WLED sterownika (przez aplikację lub przeglądarkę)
2. Przejdź do Settings → LED Preferences
3. W sekcji konfiguracji przekaźnika ustaw Relay GPIO: 18
4. Zaznacz opcję „Invert" (inwersja sygnału)
5. Zapisz ustawienia

Po tej konfiguracji przekaźnik będzie automatycznie odcinał zasilanie taśm, gdy wyłączysz oświetlenie w aplikacji, i podłączał je z powrotem przy włączeniu. Cały proces jest natychmiastowy i niesłyszalny.

DIY IO13 Port – sterowanie fizycznym przyciskiem

Port IO13 to dedykowane złącze GPIO, do którego możesz podłączyć zewnętrzny przycisk, przełącznik lub czujnik. Wystarczą dwa przewody: IO13 + GND.

Podłączenie:

Podłącz przycisk (pushbutton) lub przełącznik (switch) między piny IO13 i GND na listwie zaciskowej PWM.

Konfiguracja w WLED:

1. Przejdź do Settings → LED Preferences
2. W sekcji przycisków (Button) ustaw Button GPIO: 13
3. Wybierz typ: Pushbutton (przycisk monostabilny) lub Switch (przełącznik)

Mikrofon I2S PDM o wysokiej czułości

Sterownik posiada wbudowany cyfrowy mikrofon typu I2S PDM, który zapewnia wyższą czułość i szybszą reakcję niż tradycyjne mikrofony analogowe stosowane w tańszych kontrolerach. Dzięki temu efekty reaktywne na muzykę (oznaczone symbolem w aplikacji WLED) działają płynnie i precyzyjnie reagują na rytm.

Bezpiecznik 20 A

Obwód wyjściowy chroniony jest bezpiecznikiem 20 A. Wartość 20 A dla sterownika o maksymalnym prądzie 15 A nie jest przypadkowa – zapobiega przypadkowemu przepaleniu bezpiecznika przy krótkotrwałych szczytach prądu, a jednocześnie skutecznie chroni obwód przy rzeczywistym przeciążeniu. Bezpiecznik jest łatwo wymienny.

Szybkozłączki (Quick Connect)

Zaciski wyjściowe sterownika wyposażone są w system dźwigniowych szybkozłączek. Montaż przewodów odbywa się w trzech krokach: podnieś dźwignię → włóż przewód (odizolowany na 10 mm) → opuść dźwignię. Nie potrzebujesz śrubokręta. Zaciski akceptują przewody o przekroju 0,34–4 mm² (22–12 AWG).

Trzy sposoby zasilania

Sterownik oferuje aż trzy wejścia zasilania – wybierz najwygodniejsze:

• Zaciski śrubowe V+/V− – główne zasilanie, do 15 A (DC 5-24 V)
• Gniazdo DC 5,5 × 2,1 mm – standardowe gniazdo zasilacza
• Port USB Type-C – 5 V / 3 A max (do programowania lub zasilania małych instalacji)

Synchronizacja wielu sterowników

Jeśli posiadasz kilka sterowników WLED w sieci, możesz zsynchronizować je jednym przyciskiem „Sync" w aplikacji – wszystkie wyświetlą identyczny efekt w tym samym czasie. Idealne do oświetlenia kilku pomieszczeń jednym spójnym motywem.

Materiał trudnopalny

Obudowa wykonana jest z trudnopalnego tworzywa PC, co zapewnia dodatkowe bezpieczeństwo nawet przy długotrwałej pracy pod obciążeniem.

• Model: GL-C-620WL (Elite 1D2P-EXMU)
• Układ: ESP32
• Firmware: WLED (preinstalowany)
• Napięcie wejściowe: DC 5 V / 12 V / 24 V
• Maksymalny prąd wyjściowy (łącznie): 15 A
• Maksymalny prąd na kanał: 10 A
• Bezpiecznik: 20 A
• Wyjście cyfrowe (DATA): GPIO16 – do 1600 pikseli (IC)
• Wyjścia PWM: GPIO4 (C / jednokolorowe), GPIO2 (W)
• Port DIY: GPIO13 (przycisk / czujnik)
• Przekaźnik (relay): GPIO18 (wbudowany)
• Łączność: WiFi (ESP32) + Ethernet RJ45 (Plug-and-Play)
• Mikrofon: I2S PDM (cyfrowy, wysoka czułość)
• Port USB: Type-C (5 V / 3 A max – zasilanie + UART)
• Zasilanie wejściowe: zaciski V+/V− (15 A) | DC 5,5×2,1mm | USB-C (3 A)
• Przekrój przewodów: 0,34–4 mm² (22–12 AWG)
• Temperatura pracy: -20 °C do +45 °C
• Wymiary: 129 × 50 × 23 mm
• Waga: 78 g
• Materiał obudowy: PC (trudnopalny)
• Stopień ochrony: IP20 (do zastosowań wewnętrznych)
• Kompatybilność: WLED, Home Assistant, Alexa, Google Home, MQTT

Przykładowe, popularne taśmy cyfrowe kompatybilne ze sterownikiem:

• WS2812B
• WS2811
• WS2813
• WS2814
• WS2815
• SK6812
• TM1814

Oraz inne chipsety obsługiwane przez firmware WLED (pełna lista na stronie projektu WLED).

Taśmy analogowe (wyjście PWM):

• Jednokolorowe taśmy LED
• CCT (ciepła + zimna)

Gledopto GL-C-620WL to jeden z najbardziej kompletnych sterowników WLED na rynku. Łączy w sobie obsługę taśm cyfrowych i analogowych, podwójną łączność (WiFi + Ethernet), wbudowany mikrofon do efektów dźwiękowych, przekaźnik oszczędzający energię oraz port DIY – a wszystko to w kompaktowej obudowie gotowej do pracy „z pudełka".

W zestawie:

• 1× Sterownik GL-C-620WL (Elite 1D2P-EXMU)
• 1× Bezpiecznik 20A (zamontowany)
• 1× Naklejka montażowa
• 1× Instrukcja obsługi
