Sterownik do taśm SLWF-09 WLED LED WiFi ESP32 Home Assistant MQTT USB-C PoE

SLWF‑09 to nowoczesny, modułowy sterownik do adresowalnych taśm LED oparty na ESP32 i oprogramowaniu WLED. Zaprojektowany z myślą o elastyczności i dyskretnej instalacji, umożliwia rozbudowę o Ethernet, zasilanie PoE i cyfrowy mikrofon I2S (sound‑reactive). Pre‑flashowane oprogramowanie WLED zapewnia szybki start, setki efektów i łatwą integrację z Home Assistant.

Najważniejsze atuty:

• ESP32 z wgranym oprogramowaniem WLED: gotowy do użycia po wyjęciu z pudełka
• 2 wyjścia do taśm adresowalnych (z konwerterami poziomów)

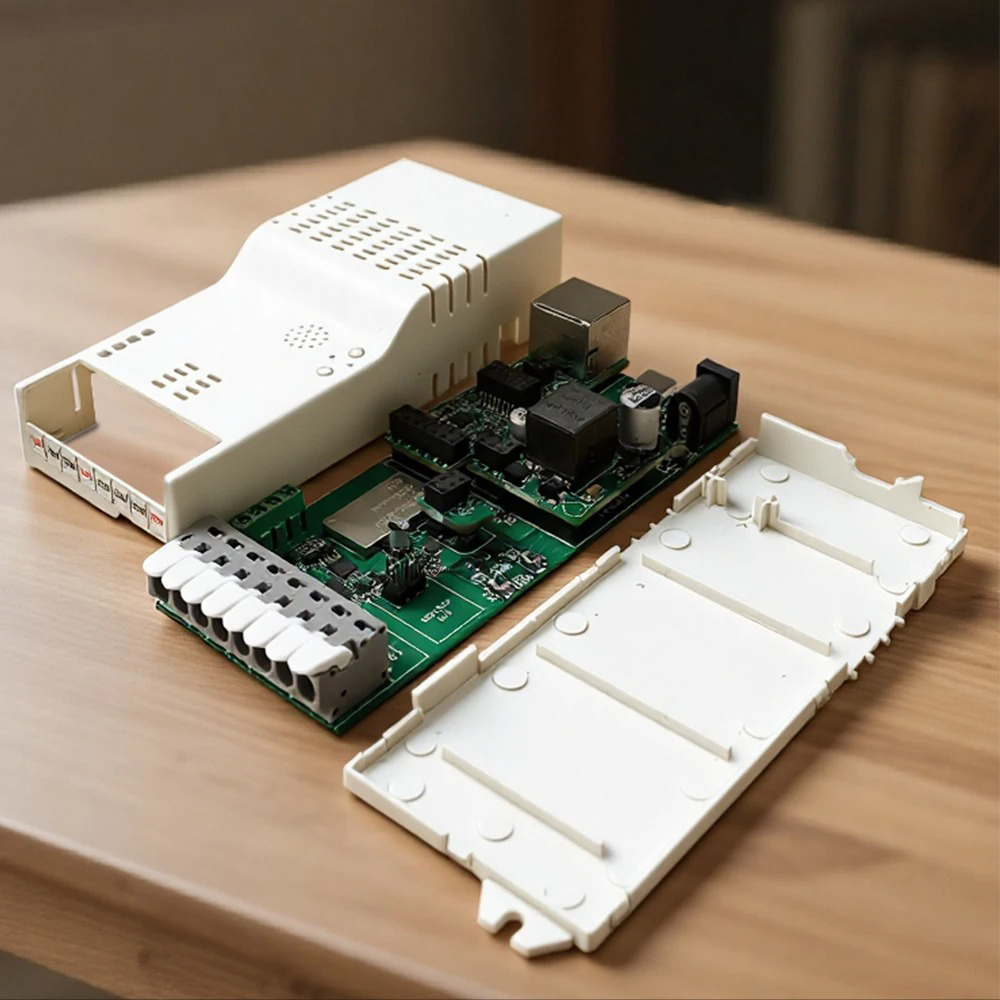

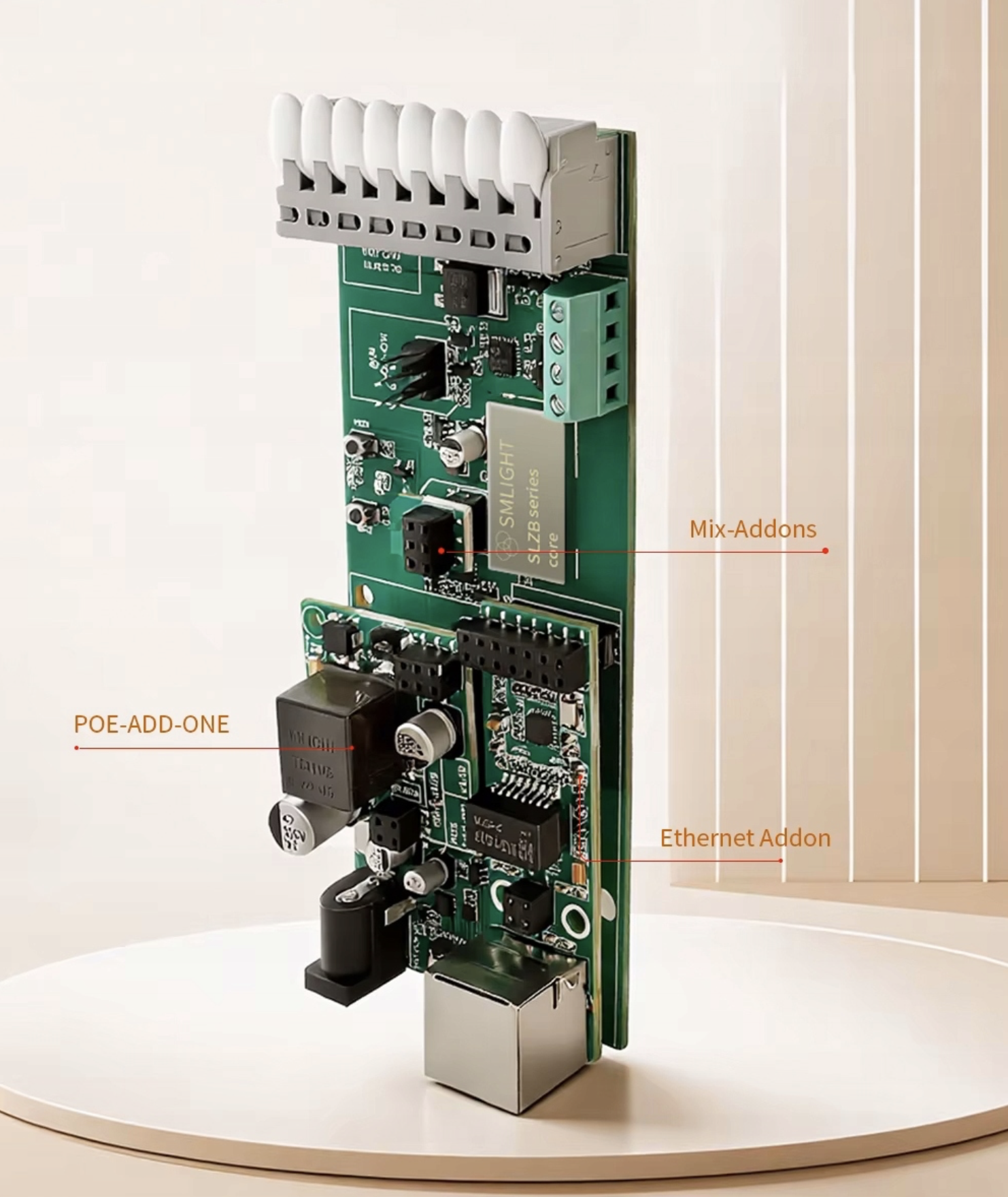

• Modułowa rozbudowa: Ethernet, PoE, cyfrowy mikrofon (I2S)
• Zasilanie: USB‑C PD / QC (5 V / 12 V), DC (5-24 V), szybkozłączka przewodowa, opcjonalnie PoE
• Integracja: Home Assistant (WiFi / Ethernet), MQTT, HTTP API
• Kopaktowa obudowa - dyskretne mocowanie np. na białej ścianie
• Automatyczny boot / flash przez USB‑C (UART) - łatwe aktualizacje
• Aktualizacje OTA (over-the-air)

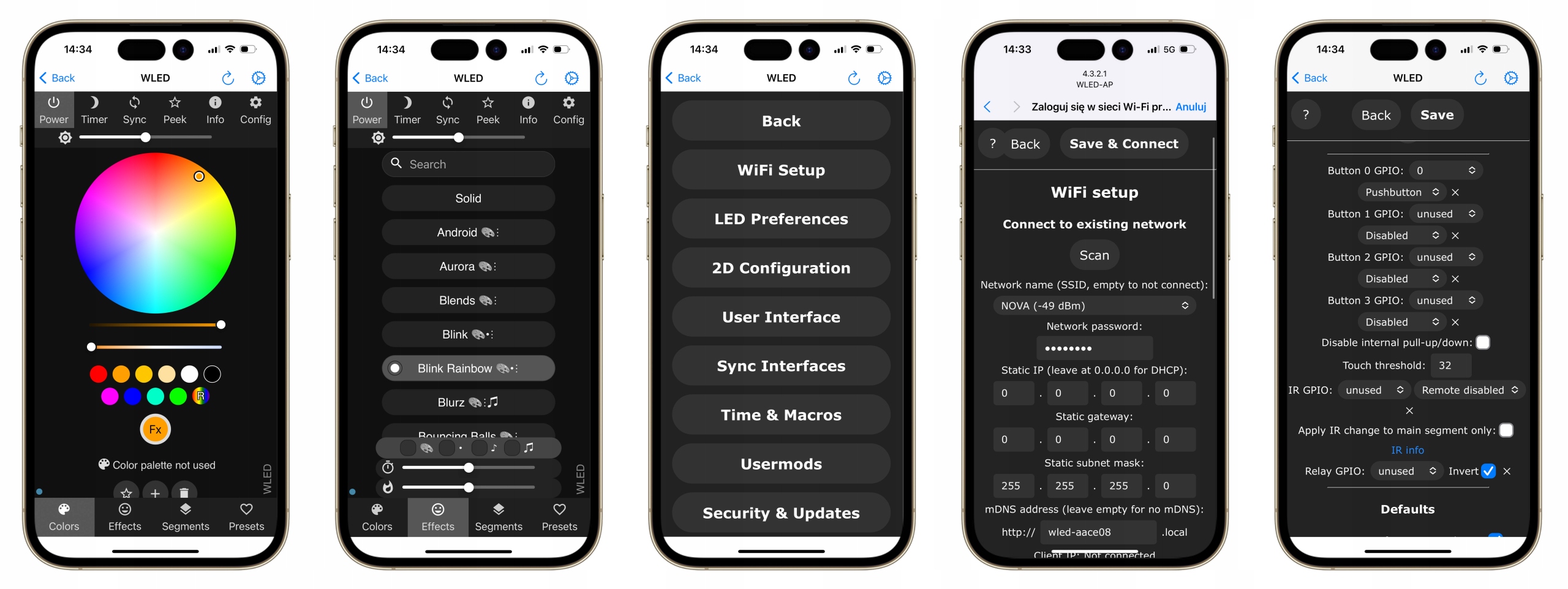

• WLED Plug‑and‑Play: urządzenie fabrycznie z WLED - konfiguracja w przeglądarce, setki efektów, 2D, presetów i Timerów
• Dwa kanały LED: dwa niezależne wyjścia na taśmy adresowalne z konwersją poziomów logicznych
• Moduły dodatkowe (opcjonalnie, nie dołączone do zestawu):



  Ethernet (LAN8720 + izolacja magnetyczna) – stabilne połączenie przewodowe
  PoE (802.3af) –-zasilanie z sieci, rekomendowane do taśm 5 V

  Cyfrowy mikrofon MEMS I2S (ICS‑43432/43434) - tryb sound‑reactive w WLED

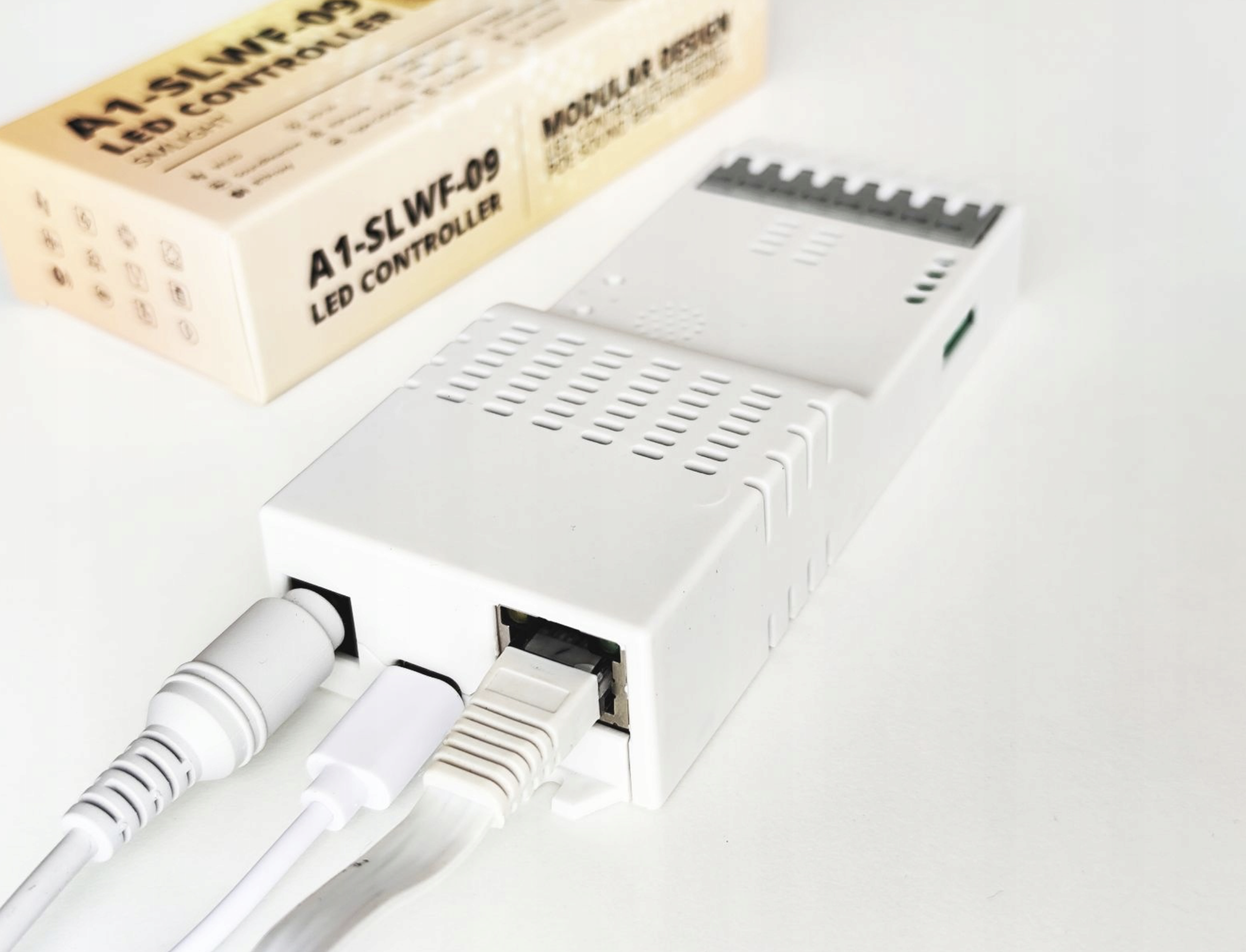

• Integracje i interfejsy: WiFi 2,4 GHz w standardzie; z modułem Ethernet - LAN 10/100 - WLED obsługuje m.in. MQTT, WebSockets, HTTP API, UDP Realtime oraz integruje się z Home Assistant
• Różne opcje zasilania:



  USB‑C z PD / QC - sprzętowy wybór 5 V / 12 V dla taśm
  Gniazdo DC oraz szybkozłączka przewodowa: 5-24 V
  PoE (addon) - wygoda jednego przewodu dla zasilania i sieci



• Obsługa użytkownika: dwa przyciski, diody statusowe, przekaźnik MOSFET (GPIO33), złącze DIY (ekspansja GPIO - np. odbiornik IR, dodatkowe kanały LED)
• Aktualizacje i DIY: autoboot ESP32, programowanie przez USB‑C (UART), wyprowadzone piny GPIO

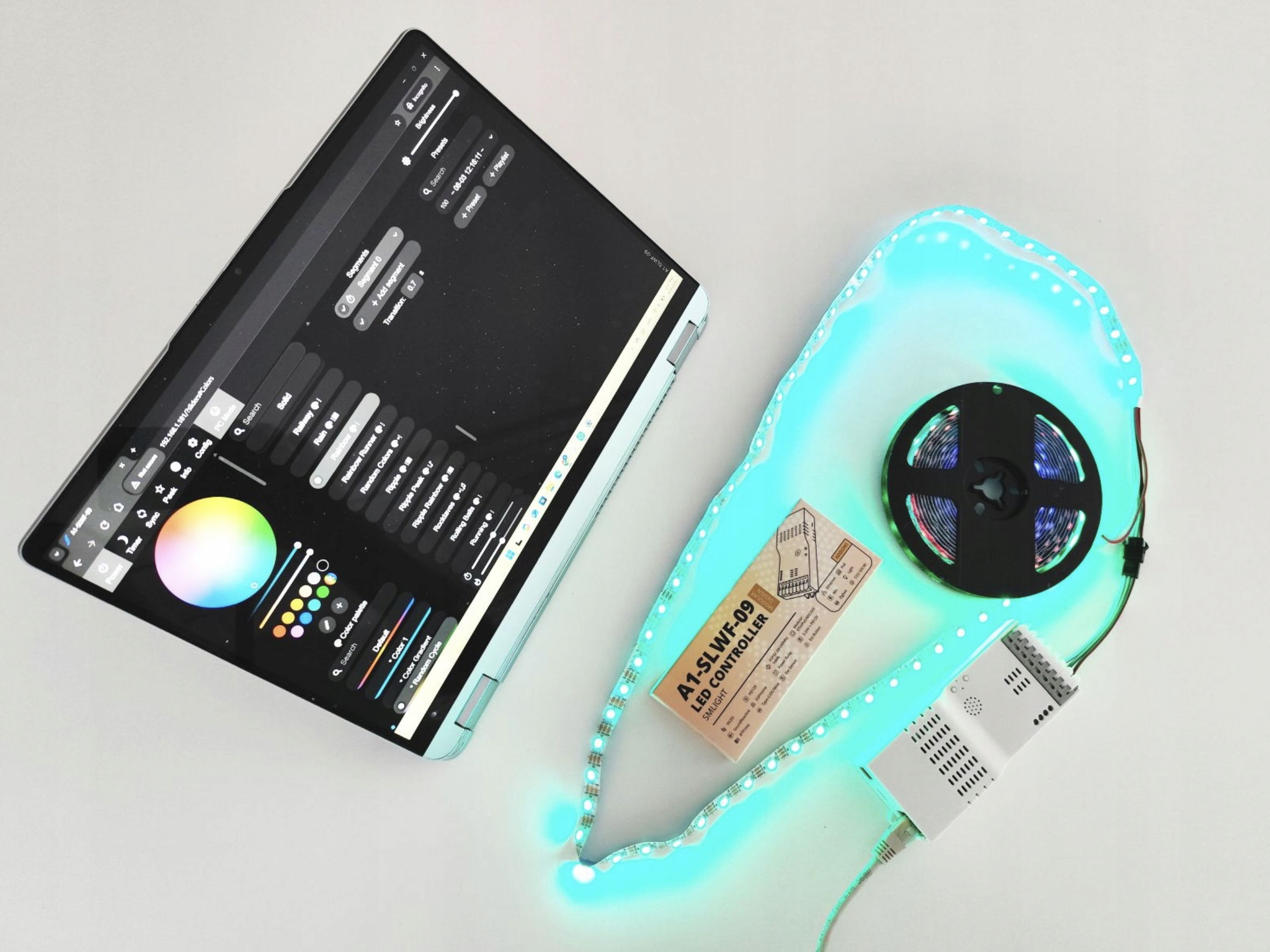

• Oświetlenie ambient / dekoracyjne, panele LED, instalacje eventowe
• Efekty muzyczne (sound‑reactive) z modułem mikrofonu
• Integracje Smart Home (Home Assistant, automatyzacje, MQTT)
• Projekty DIY wymagające kompaktowego, dyskretnego sterownika

Kompatybilność taśm LED!

• Popularne taśmy adresowalne: WS2812B / WS2811 / WS2813 / WS2814 / WS2815, SK6812, APA102, LPD8806, WS2801, SK9822 i inne (5-24 V w zależności od modelu taśmy)
• Dwa kanały sprzętowe: możliwość ekspansji liczby kanałów przez GPIO

Zasilanie sterownika WLED SLWF-09:

• USB‑C PD / QC: wybór 5 V lub 12 V - możliwość zasilania taśm 12 V z USB‑C (wymagany zasilacz PD / QC)

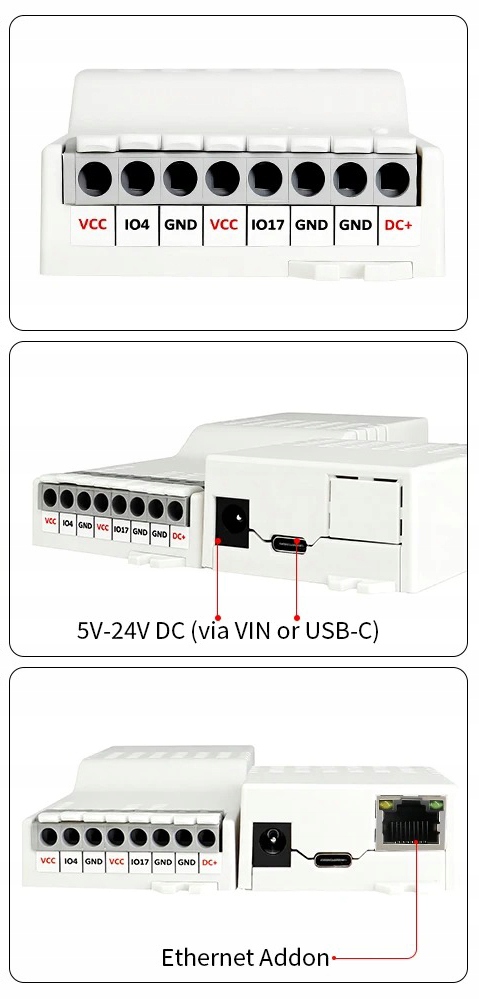

• DC 5,5 × 2,1 mm lub szybkozłączka przewodowa: 5-24 V
• PoE (addon 802.3af): zasilanie i sieć jednym kablem; zalecane dla taśm 5 V (ok. 1,5-2 A)

Ważne! Dla dużych prądów zasilanie taśmy prowadzić bezpośrednio do paska - sterownik zasilać równolegle (praktyka z innych modeli SMLIGHT).

• WLED pre‑flash - aktualizacje OTA z poziomu interfejsu WLED
• Alternatywy: ESPHome, Tasmota, własne firmware (DIY)
• Integracja z Home Assistant (auto‑discovery WLED)

Przykładowe tryby (WLED):

• Setki efektów świetlnych, presetów i palet
• Tryb reakcji na dźwięk z modułem mikrofonu I2S
• Sterowanie grupami, strefy, synchronizacja wielu urządzeń

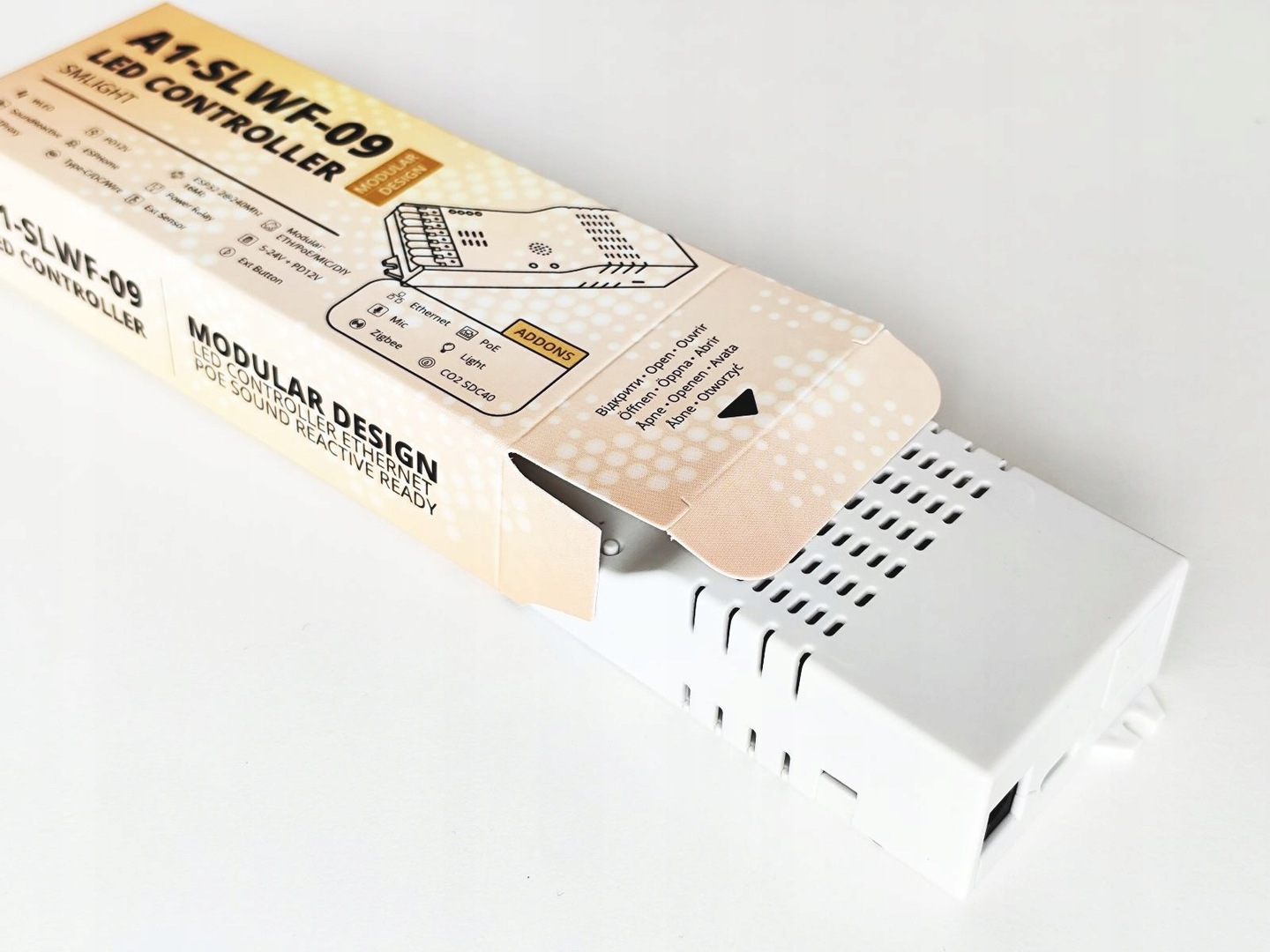

Zawartość opakowania:

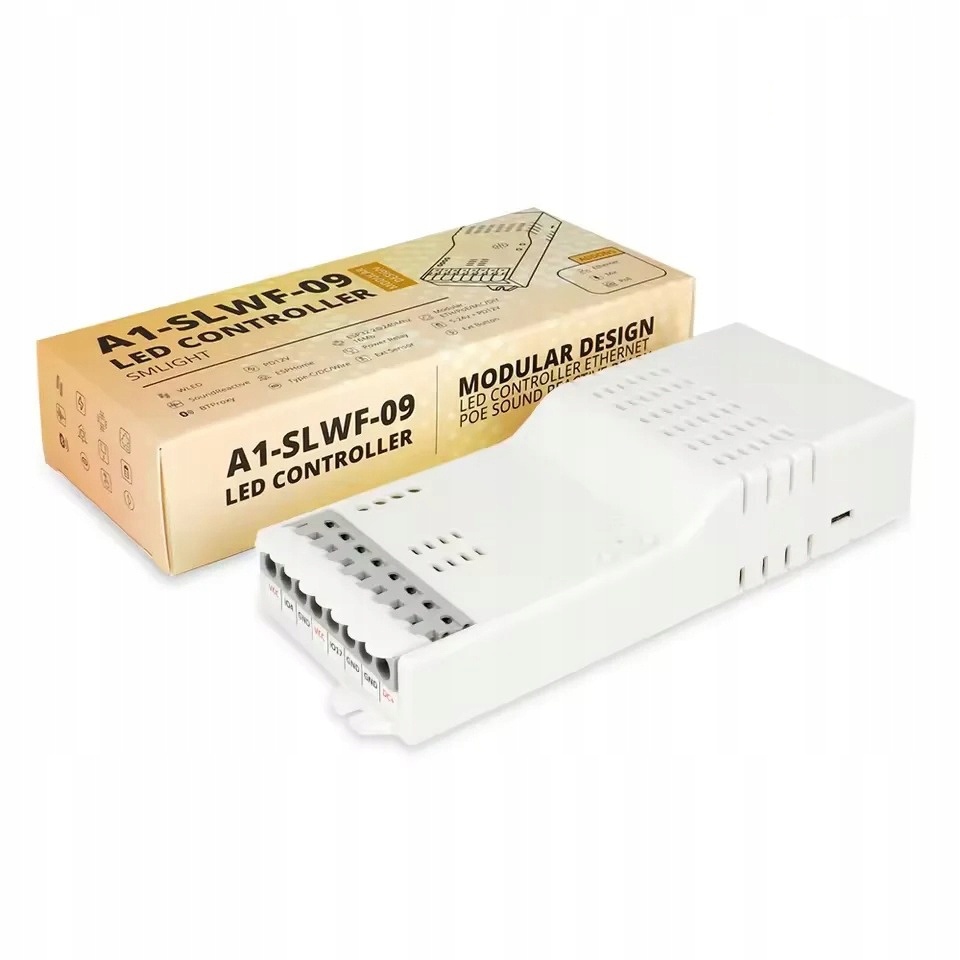

• Sterownik A1‑SLWF‑09
• Taśmy dwustronne do montażu
• Złącza szybkozaciskowe do przewodów LED / zasilania
• Dokumentacja/QR (zależnie od partii)

Uwaga! Moduły Ethernet / PoE / Microphone - sprzedawane oddzielnie.

• MCU: ESP32 (16 MB flash)
• Wyjścia LED: 2 kanały z konwersją poziomów
• Wejścia/IO: 2 przyciski, DIY header (GPIO), przekaźnik MOSFET (GPIO33)
• Łączność: WiFi 2,4 GHz; opcjonalnie Ethernet 10/100 (addon LAN8720)
• Zasilanie: USB‑C PD / QC (5 V / 12 V), DC 5-24 V, szybkozłączka, opcjonalnie PoE (802.3af)
• Wymiary: 57 × 30 × 23 mm

Ważne uwagi:

• Nie łącz jednocześnie USB‑C z innymi źródłami zasilania - dotyczy zwłaszcza testów / flashowania przy zasilaniu taśmy z osobnego zasilacza.
• Przy dużych prądach zasilaj taśmę bezpośrednio z zasilacza, sterownik równolegle, a masy połącz razem.
• PoE addon zalecany do taśm 5 V; dla 12 V / 24 V stosuj lokalne zasilanie.
