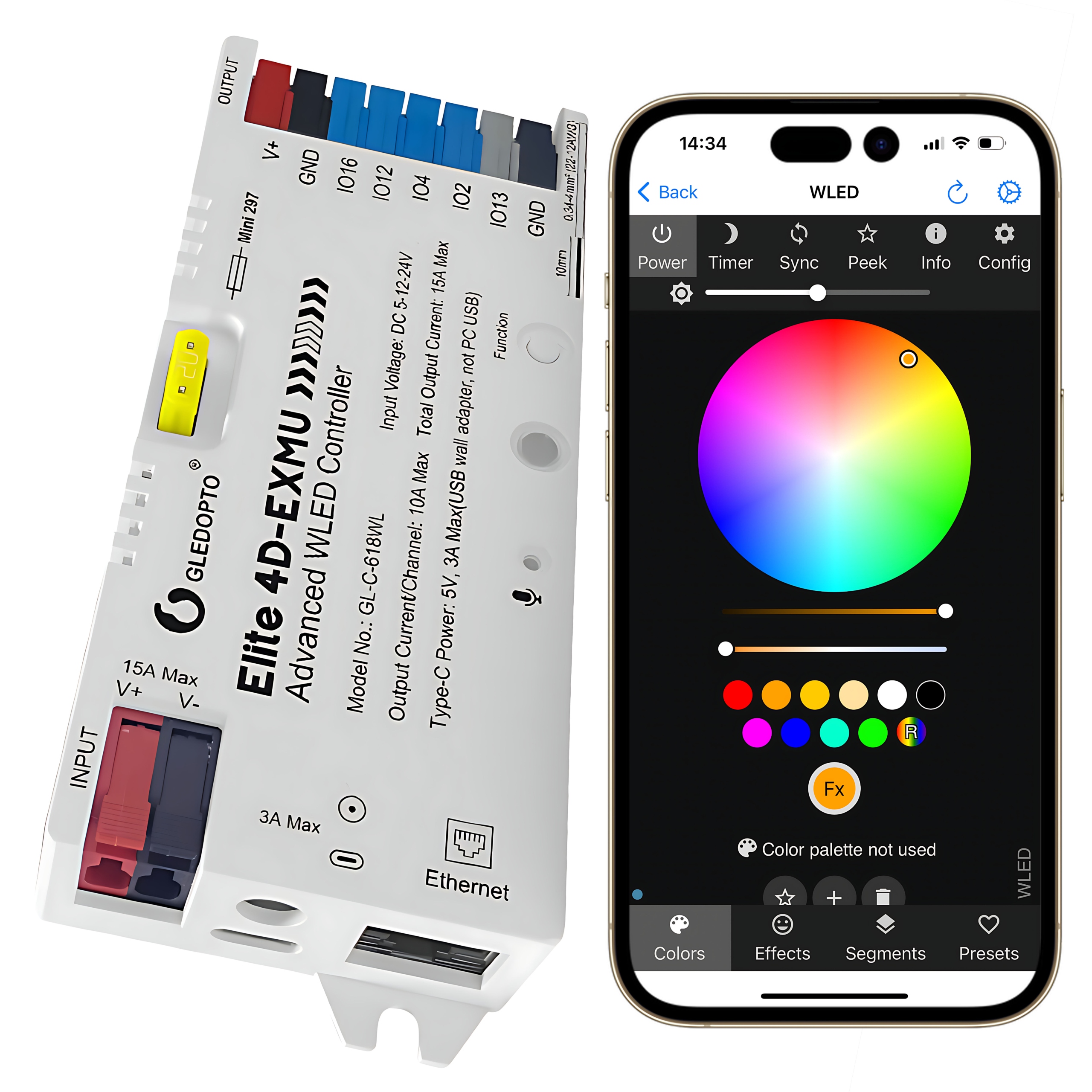

Sterownik LED WLED RGBIC WiFi ESP32 Ethernet RJ45 PWM WS281x MQTT 4 kanały

• 4 wyjścia GPIO (4 niezależne kanały wyjściowe) *
• Posiada gniazdo ethernet RJ45
• Wyposażony chip WiFi ESP32
• Możliwość podłączenia przycisku
• Możliwość zasilania przez USB-C
• Zabezpieczony wymiennym bezpiecznikiem
• Konwerter poziomów – level shifter

Profesjonalny kontroler LED oparty na platformie ESP32, obsługujący oprogramowanie WLED, przeznaczony do inteligentnego sterowania taśmami cyfrowymi LED przez WiFi lub przewodowo przez Ethernet. Model GL-C-618WL wyróżnia się szeroką kompatybilnością, wysoką wydajnością oraz czterema niezależnymi wyjściami (IO16, IO14, IO12, IO2), co pozwala na równoczesne sterowanie kilkoma segmentami instalacji LED z jednego urządzenia.

Taśma LED Magic Pixel WLED to rodzaj adresowalnej taśmy LED, która pozwala na indywidualne sterowanie każdą diodą LED w celu tworzenia dynamicznych efektów świetlnych i animacji. Każda dioda na taśmie może wyświetlać różne kolory i jasność niezależnie od innych, co umożliwia tworzenie skomplikowanych wzorów i sekwencji świetlnych.

Cyfrowa taśma LED jest często wykorzystywana w projektach DIY, dekoracjach, oświetleniu akcentowym, a także w profesjonalnych instalacjach oświetleniowych. Dzięki zastosowaniu kontrolera WLED użytkownicy mogą łatwo zarządzać i programować taśmę za pomocą WiFi.

Konfiguracja i sterowanie:

• W aplikacji na telefonie (np. WLED Native, SWLED)
• W przeglądarce na komputerze lub w telefonie
• W aplikacji Home Assistant

* Uwaga! Niezależne sterowanie każdym z wyjść wymaga konfiguracji segmentów (segment control) w aplikacji WLED – każdą taśmę przypisujesz do osobnego segmentu, dzięki czemu możesz nadawać im różne efekty, kolory i jasności.

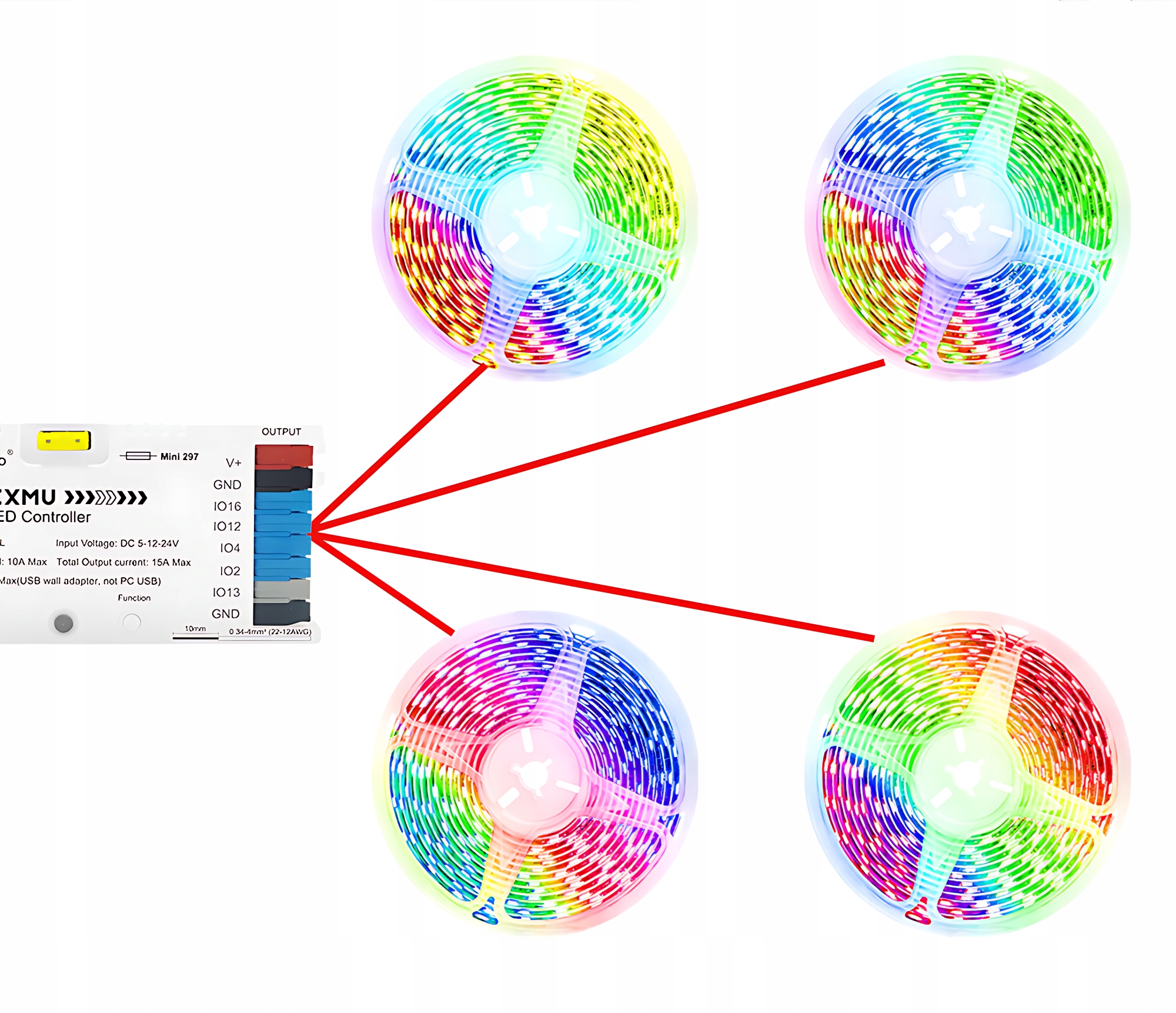

• 4 wyjścia GPIO (IO16, IO14, IO12, IO2) – możliwość podłączenia do czterech niezależnych taśm LED lub sekcji instalacji, co ułatwia tworzenie rozbudowanych układów oświetlenia.
• Obsługa Ethernet – wyposażony w gniazdo RJ45; gwarantuje stabilną i niezawodną komunikację przewodową, eliminując opóźnienia i zakłócenia.
• Obsługa WiFi – umożliwia elastyczne, bezprzewodowe sterowanie oświetleniem z dowolnego miejsca w sieci.
• Platforma ESP32 – wydajny i stabilny układ, obsługuje zaawansowane funkcje i efekty.
• Kompatybilność z WLED i Home Assistant – pełna integracja z popularnymi systemami inteligentnego domu.
• Wymienny bezpiecznik 20 A – prosta i szybka wymiana, ochrona przed przeciążeniem zapewnia bezpieczeństwo instalacji.
• Ochrona przed ESD – specjalny układ zabezpiecza sterownik przed wyładowaniami elektrostatycznymi, co minimalizuje ryzyko uszkodzenia komponentów.
• Ochrona przed odwrotną polaryzacją – sterownik zabezpiecza się automatycznie przy błędnym podłączeniu zasilania, chroniąc elektronikę przed zniszczeniem.
• Wysoka wydajność prądowa (do 15 A) – idealny do zasilania długich i wymagających taśm LED.

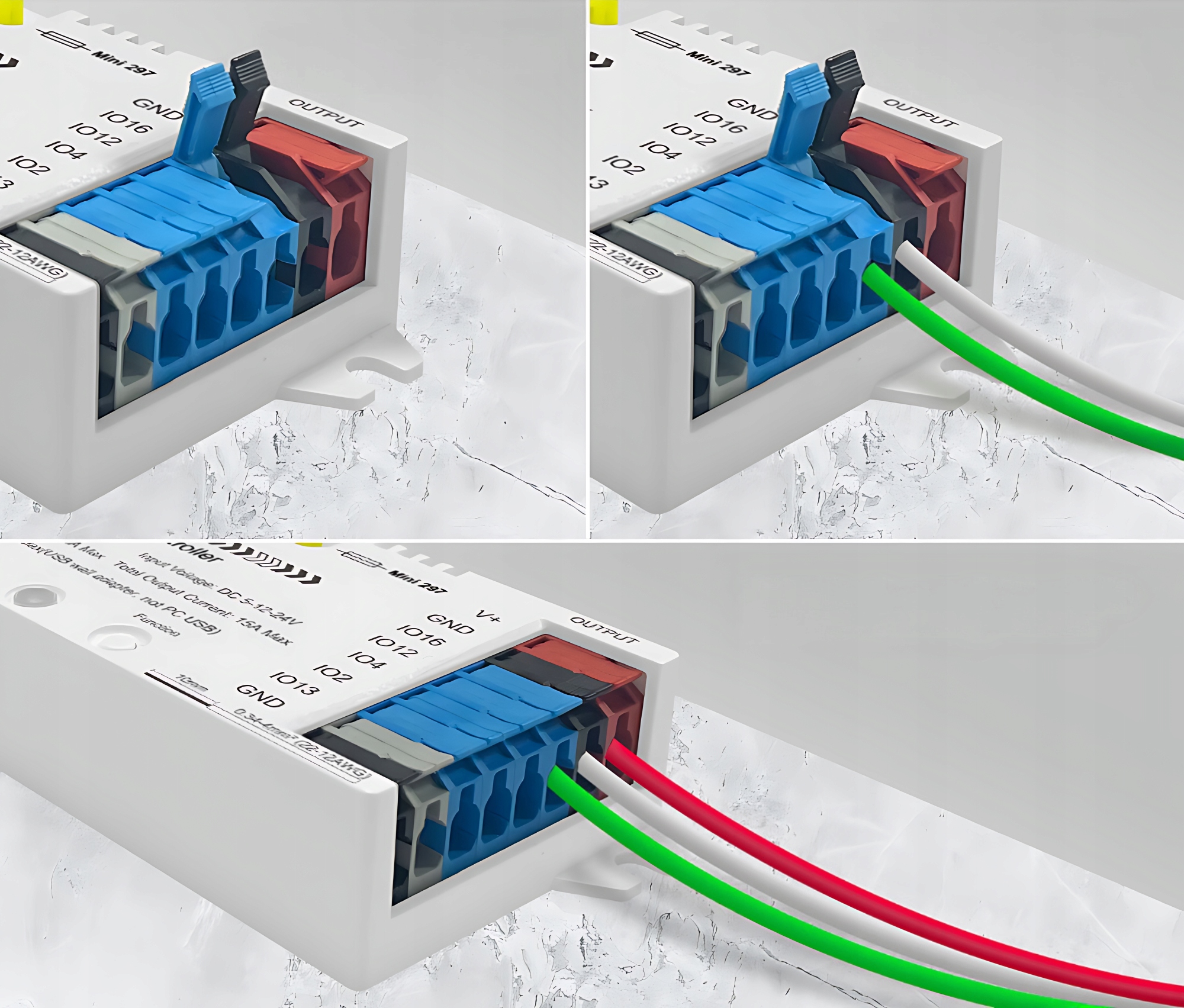

• Szybkozłączki – łatwy montaż nawet grubych przewodów, wygoda podłączenia.
• Funkcja przekaźnika – automatyczne odcinanie zasilania od taśm LED po wyłączeniu, minimalizuje pobór prądu w trybie czuwania.
• Zoptymalizowane chłodzenie – otwory wentylacyjne – skuteczne odprowadzanie ciepła, dłuższa bezawaryjna praca.
• Konfigurowalne wejścia przycisków i przełączników – możliwość sterowania fizycznego – szybkie i intuicyjne zarządzanie światłem.

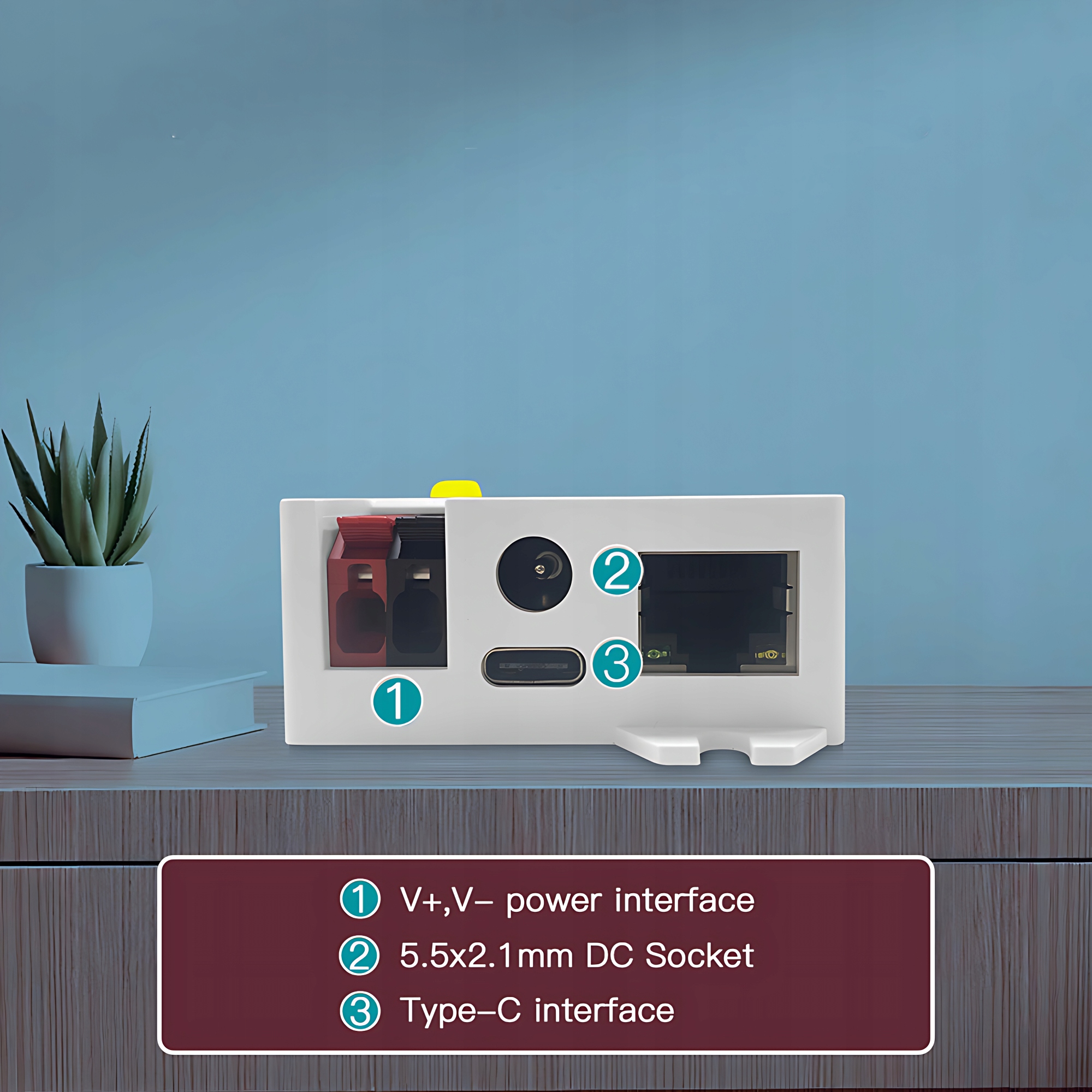

• Wbudowany port USB-C do zasilania – sterownik można zasilać bezpośrednio przez nowoczesny port USB-C, co ułatwia podłączenie i zwiększa uniwersalność.
• Szeroki zakres napięcia zasilania: 5–24 V DC – kompatybilny z wieloma zasilaczami i taśmami LED, zapewnia elastyczność w różnych instalacjach.

• Konfiguracja przekaźnika pozwala na całkowite odcięcie prądu od taśmy LED po jej wyłączeniu.
• W trybie bez przekaźnika urządzenie zużywa więcej energii w stanie czuwania – aktywny przekaźnik obniża ten pobór praktycznie do zera.
• Funkcja kluczowa w przypadku energooszczędnych instalacji LED.

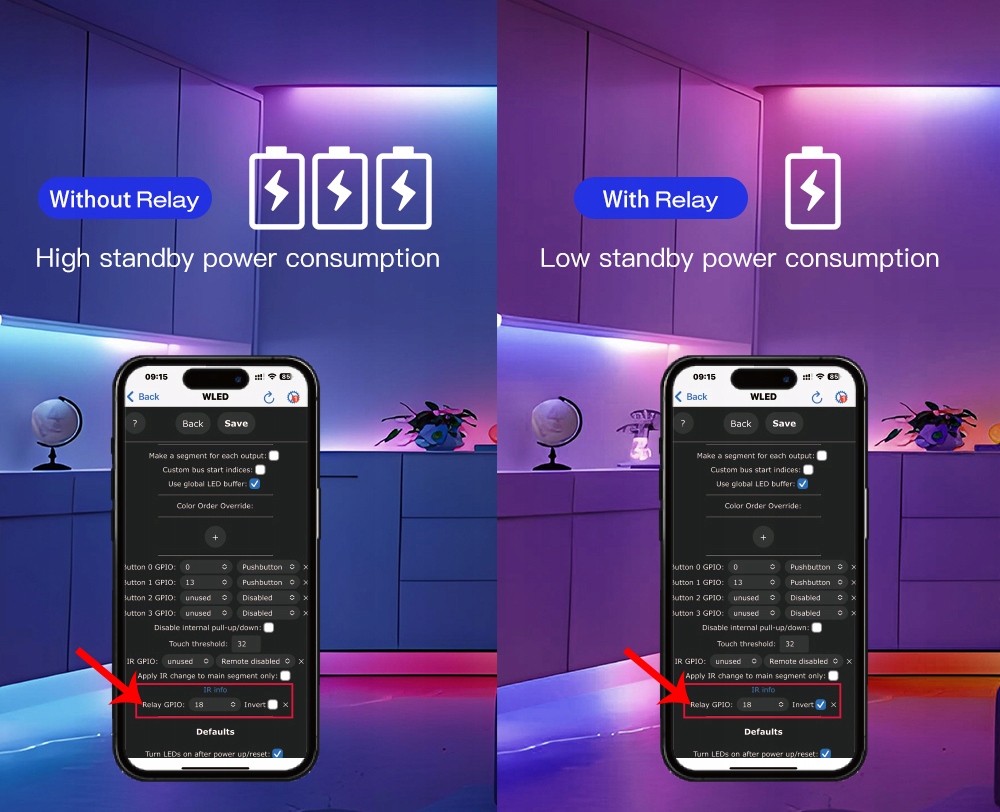

Konfiguracja przekaźnika (Relay Configuration):

Przekaźnik pozwala na całkowite odcięcie zasilania taśmy LED, gdy jest wyłączona, co znacząco obniża pobór prądu w trybie czuwania.

• Bez przekaźnika: taśma LED pobiera prąd nawet gdy jest wyłączona – wysoki pobór energii w stanie spoczynku.
• Z przekaźnikiem: po wyłączeniu taśmy LED przekaźnik całkowicie odcina zasilanie – niski pobór energii w trybie czuwania.

Konfiguracja w aplikacji WLED:

1. Przejdź do „Config” → „LED Preferences”.
2. Ustaw „Relay GPIO” na port, na którym podłączona jest taśma.
3. Opcjonalnie odznacz „Invert”.
4. Zapisz ustawienia.

Korzyść: Oszczędność energii i wydłużenie żywotności instalacji LED.

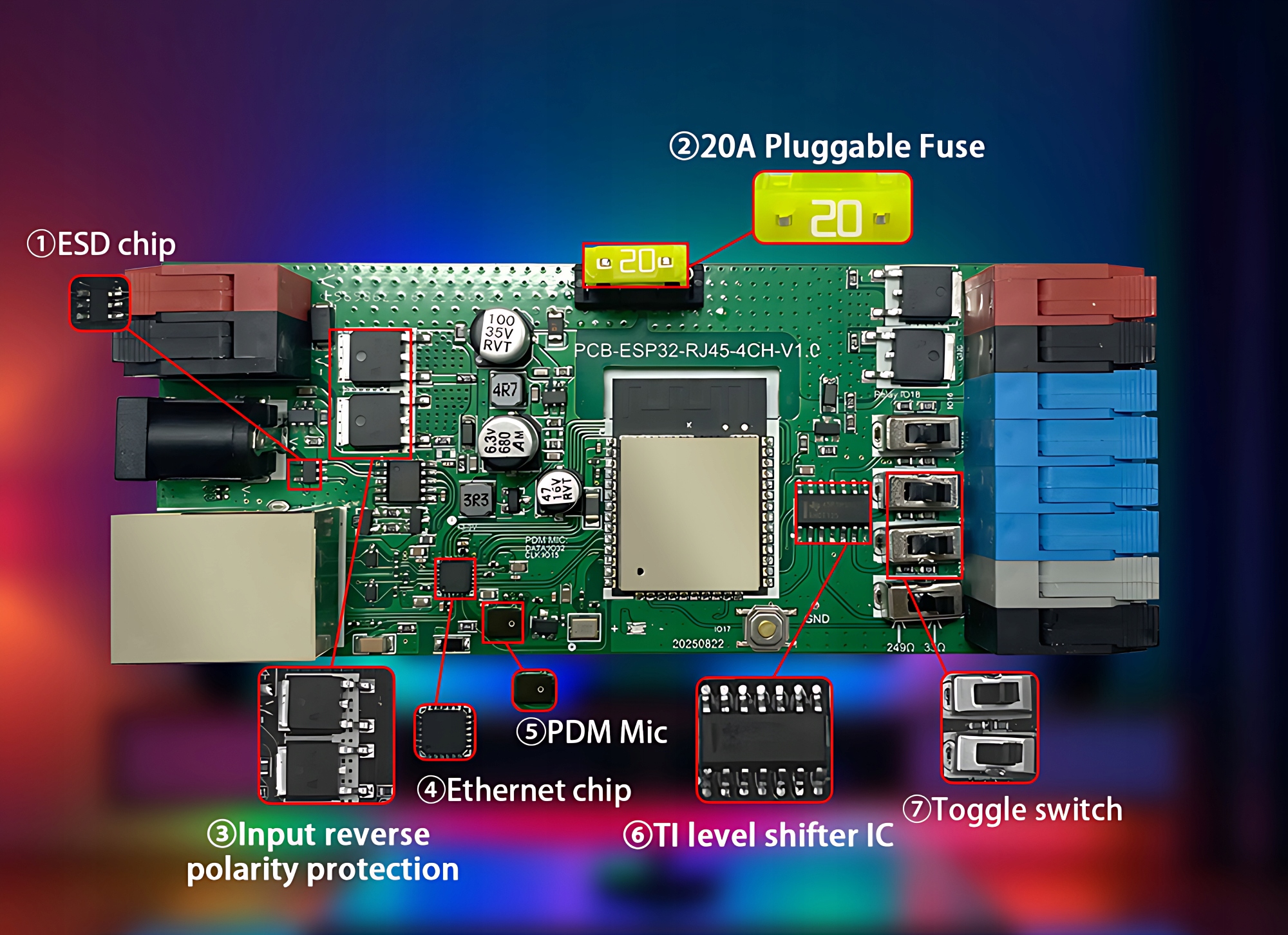

• Układ ESD chroniący przed wyładowaniami elektrostatycznymi.
• Wymienny bezpiecznik 20 A – zabezpieczenie przed zwarciem i przeciążeniem.
• Ochrona przed odwrotną polaryzacją na wejściu zasilania.
• Chip Ethernet – gwarantuje stabilną, przewodową komunikację LAN.
• Konwerter poziomów (Texas Instruments) gwarantuje prawidłową i niezawodną transmisję sygnałów.
• Przełącznik kalibracyjny pozwala dobrać odpowiedni rezystor sygnału, by uniknąć zakłóceń.

Każdy z elementów zwiększa niezawodność urządzenia i chroni je przed typowymi błędami montażowymi, przepięciami oraz uszkodzeniami elektronicznymi.

WLED to oprogramowanie open-source, które działa na mikrokontrolerach ESP32. Oznacza to, że wszystkie usługi są hostowane lokalnie na twoim urządzeniu WLED. Dlatego możesz sterować swoimi światłami tylko w obrębie swojej sieci lokalnej (w domu).

Jeśli potrzebujesz zdalnego dostępu do sterownika WLED z dowolnego miejsca na świecie, możesz to zrobić na kilka sposobów (niektóre wymagają dodatkowego sprzętu):

1. Przekierowanie portów (Port Forwarding) – utwórz regułę przekierowania portów dla lokalnego adresu IP twojego ESP i portu (np. 12345) w konfiguracji routera. Jeśli twój publiczny adres IP często się zmienia, użyj usługi dynamicznego DNS.
2. Home Assistant – połącz sterownik z oprogramowaniem Home Assistant. Upewnij się, że Twoja instalacja HA posiada dostęp spoza lokalnej sieci.
3. Urządzenia Amazon Echo – połącz sterownik WLED z głośnikiem Alexa.
4. Philips HUE – jeśli posiadasz mostek Philips Hue, zsynchronizuj z nim sterownik WLED.

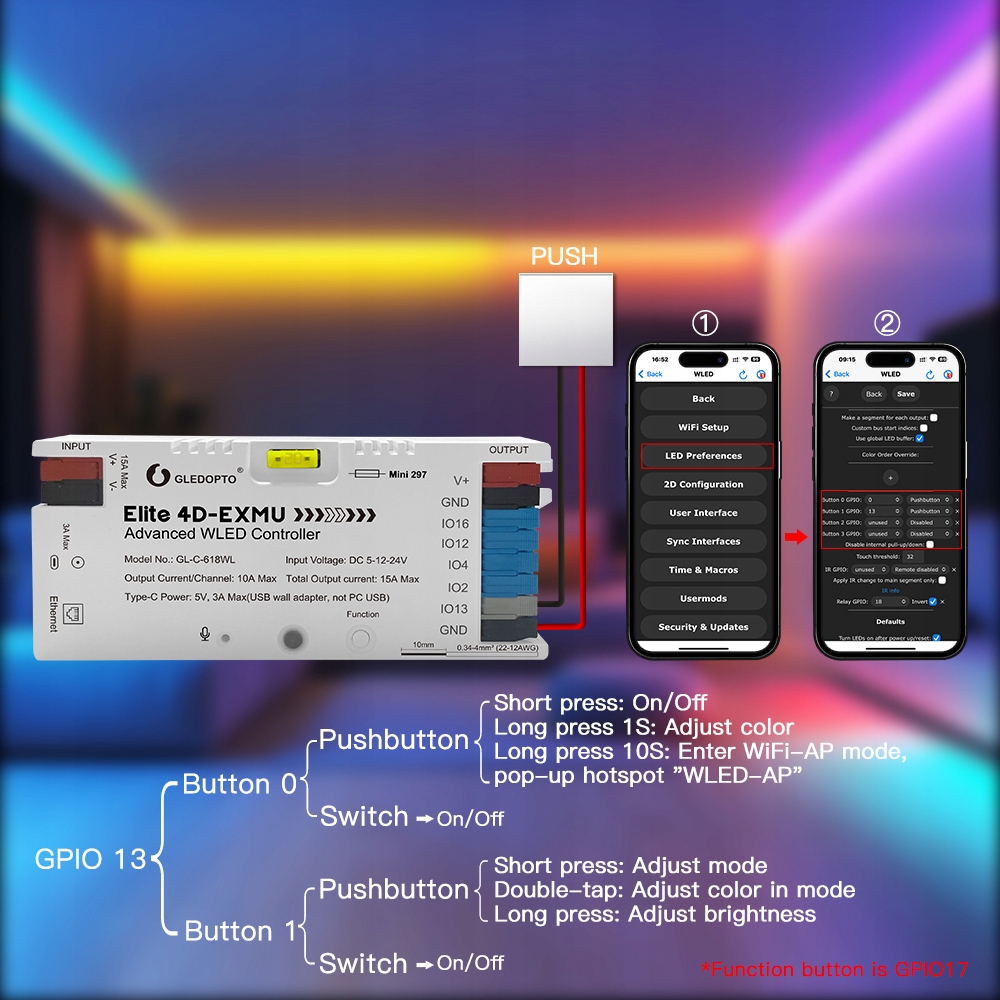

Sterownik GL-C-618WL posiada port IO13 (GPIO 13)przeznaczony do podłączenia przycisków, przełączników i czujników.

Przykładowa konfiguracja w WLED (jak na grafice producenta):

• Button 0 (GPIO13 – pushbutton):

  Krótkie naciśnięcie: włącz / wyłącz

  Długie naciśnięcie (1 s): zmiana koloru

  Długie naciśnięcie (10 s): wejście w tryb WiFi AP, hotspot „WLED-AP”

• Button 1 (GPIO13 – pushbutton):

  Krótki klik: zmiana trybu (efektu)

  Podwójny klik: zmiana koloru w aktualnym trybie

  Długie naciśnięcie: regulacja jasności

Możliwe jest również użycie przełącznika (On / Off) na IO13 do prostego włączania / wyłączania.

Dane techniczne:

• Komunikacja: WiFi 2,4 GHz, Ethernet RJ45
• Chip: ESP32
• Zasilanie: 5 V – 24 V DC
• Prąd wyjściowy: 10 A / kanał lub 15 A w sumie dla wszystkich kanałów
• Maksymalna moc: 360 W (przy napięciu 24 V) lub 180 W (przy napięciu 12 V) lub 75 W (przy napięciu 5 V)
• Sterowanie taśmą IC: do 800 chipów
• Temp. pracy: -20 °C – 45 °C
• Stopień ochrony: IP20

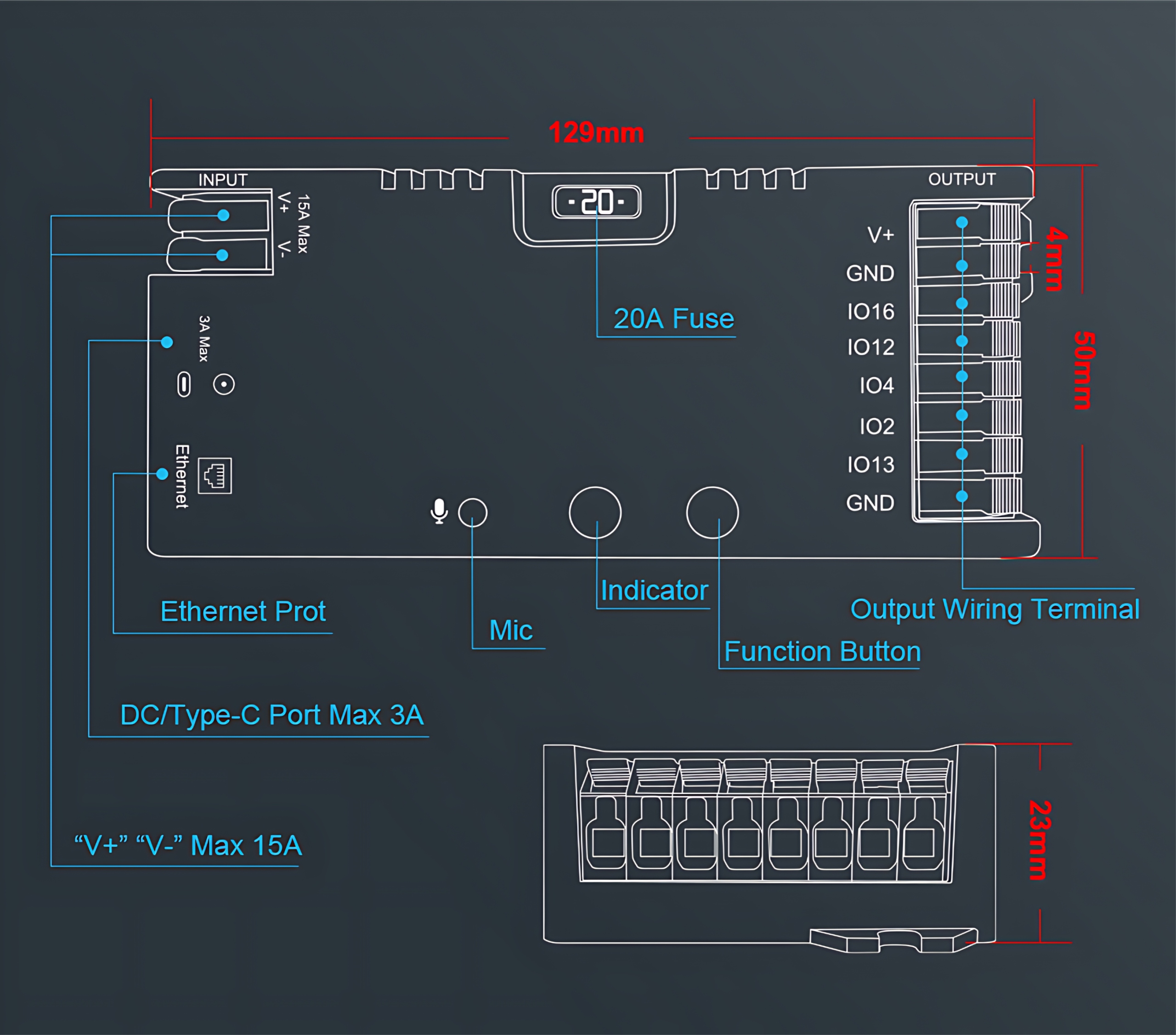

• Rozmiar: 23 x 50 x 129 mm
• Niepalna obudowa: klasa palności obudowy V0
• Montaż przewodów: szybkozłączki

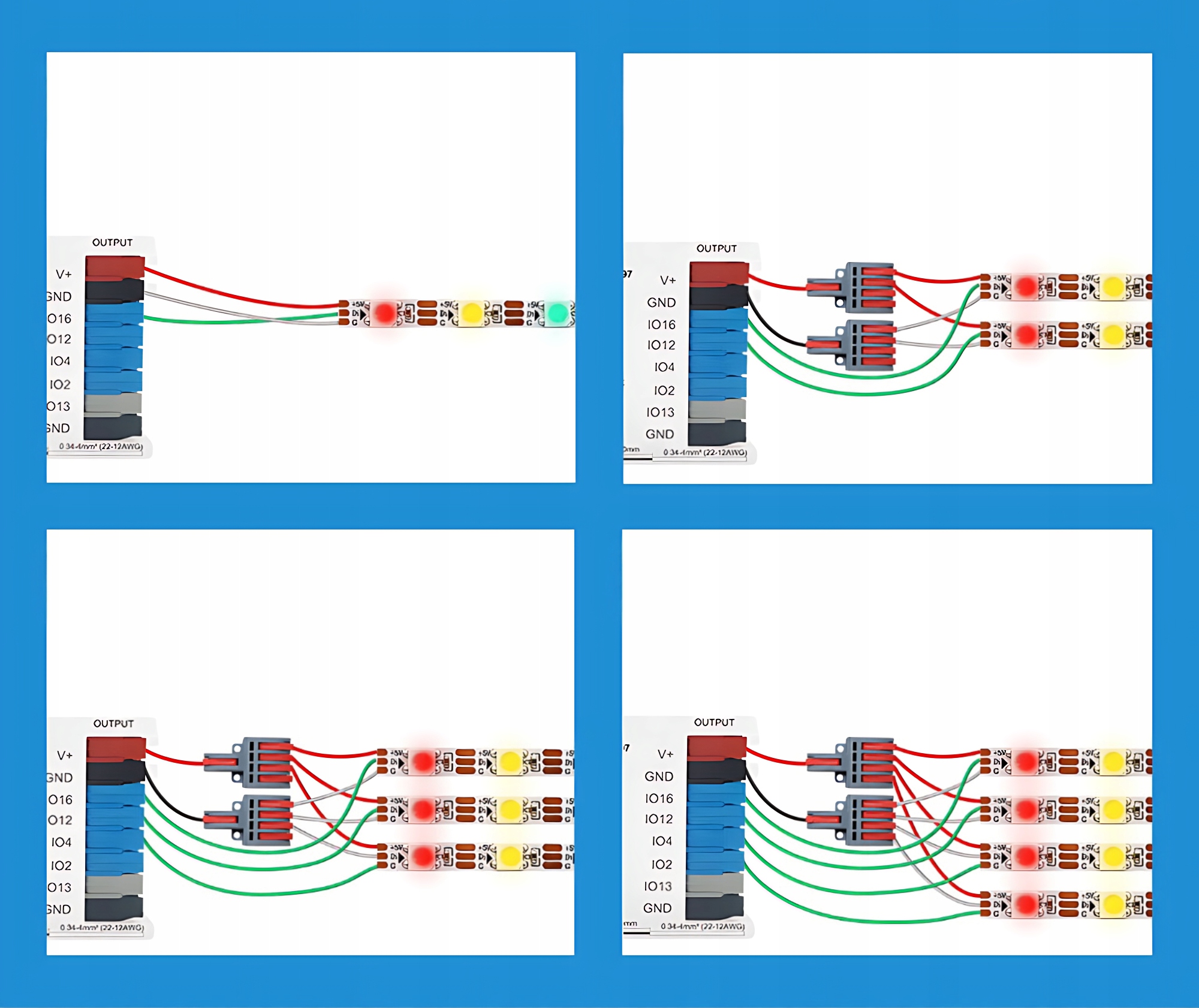

• 4 niezależne wyjścia dla taśm cyfrowych (IO16, IO14, IO12, IO2)
• Uwaga! Ten sterownik współpracuje tylko z cyfrowymi (adresowalnymi) taśmami LED.

Kompatybilne modele taśm

Gledopto GL-C-618WL jest kompatybilny z większością taśm cyfrowych (adresowalnych) obsługiwanych przez WLED na ESP32. Do najważniejszych należą:

WS2811, WS2812, WS2812B, WS2813, WS2814, WS2815, SK6812, GS8208, SM16703P, TM1803, TM1804, TM1809, TM1812, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, PD9823, WS2801, WS2805, APA102, SK9822, LPD8806, TM1829, P9813, FW1906, UCS8903, UCS8904, NeoPixel

oraz inne taśmy adresowalne kompatybilne z WLED.

Kompatybilne taśmy LED dostępne są na:

• https://netowo.com/cyfrowa-tasma-led-magic-pixel-ws2811-24v
• https://netowo.com/cyfrowa-tasma-led-magic-pixel-ws2811
• https://netowo.com/cyfrowa-tasma-led-cob-cct-bialy-cieply-zimny-wled-ws2811-576-led-m-24v-5m

Cyfrowe taśmy LED (adresowalne) umożliwiają indywidualne sterowanie każdą diodą, co pozwala uzyskać dynamiczne efekty świetlne oraz animacje. Najpopularniejsze rodzaje to:

• RGB (np. WS2812B, SK6812) – umożliwiają mieszanie trzech podstawowych kolorów.
• RGBW – dodatkowy chip białej diody dla lepszego światła białego.
• CCT – zmienna temperatura barwowa bieli.
• Mono – jednokolorowe, adresowalne diody.

Sterownik Gledopto GL-C-618WL obsługuje takie taśmy oraz zapewnia komfortowe sterowanie przez WiFi i Ethernet – daje to pełną elastyczność oraz stabilność pracy nawet w dużych lub profesjonalnych instalacjach.

Przykładowe zastosowania:

• Oświetlenie dekoracyjne w domach – indywidualne efekty na półkach, sufitach, wnękach i za meblami.
• Podświetlenie przestrzeni multimedialnych – za telewizorem, monitorem lub podczas imprez audio-wizualnych.
• Instalacje sceniczne i eventowe – dynamiczne efekty świetlne synchronizowane z muzyką.
• Akcentowanie architektury wnętrz – oświetlenie schodów, korytarzy, barier i galerii światła.
• Tworzenie inteligentnych automatyzacji oświetlenia – sterowanie przez aplikację, harmonogramy, Home Assistant i głosowe asystenty.
• Projekty DIY i indywidualne instalacje hobbystyczne – eksperymentowanie z efektami, sterowanie segmentami taśm i rozwijanie własnych scen świetlnych.
