Licznik energii prądu mocy dwufazowy 2-fazy dwukierunkowy przekładnik 120 A WiFi Tuya
Opis
Licznik energii prądu mocy dwufazowy 2 fazy dwukierunkowy przekładnik 120 A WiFi Tuya

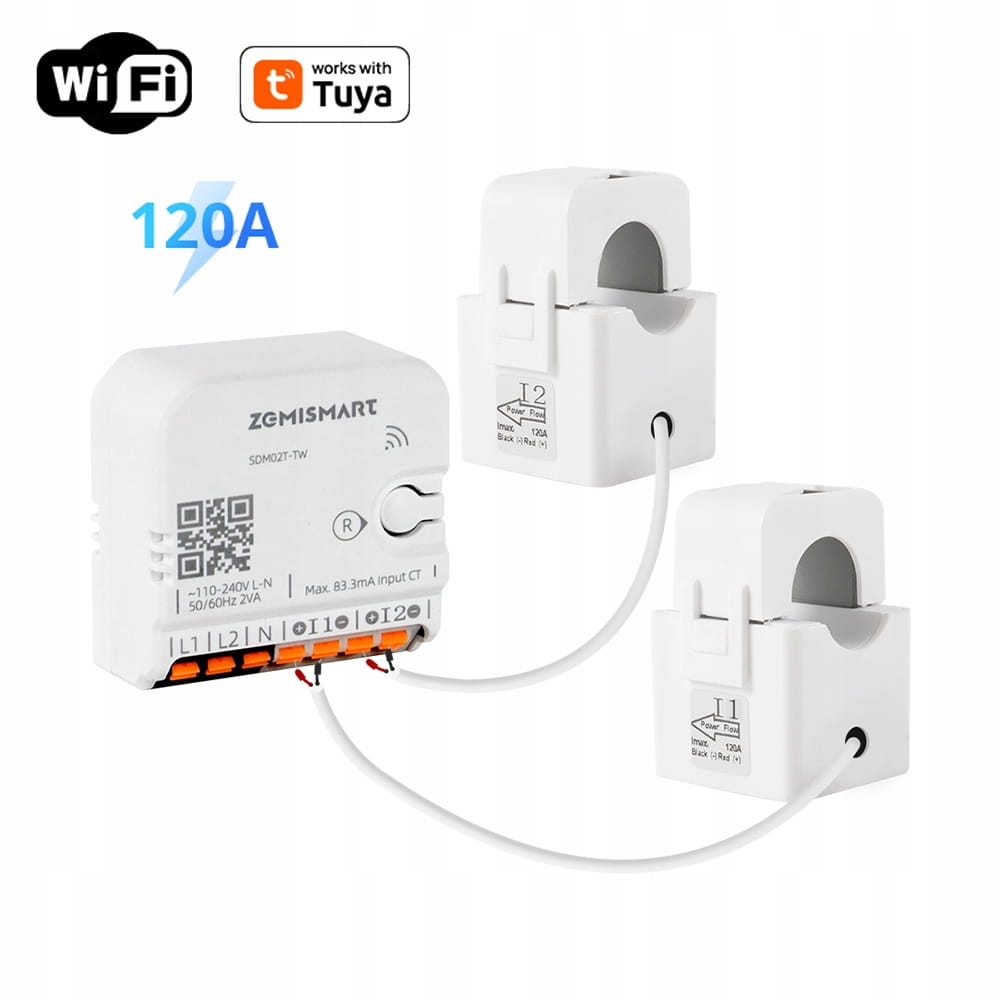

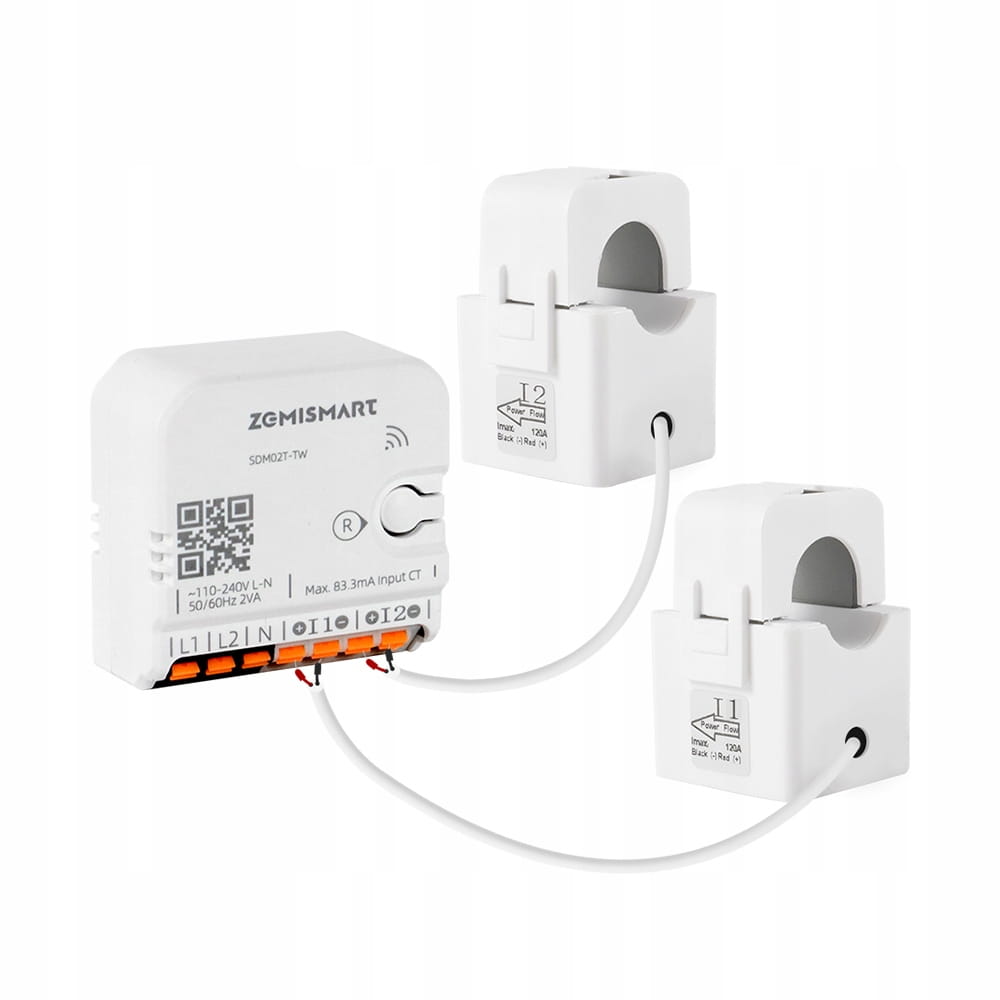

Przekładnikowy licznik energii elektrycznej z modułem WiFi
- 2-fazowy, z przekładnikami 120 A
- Dwukierunkowy - pomiar zużycia i produkcji energii elektrycznej
- Z WiFi do aplikacji Tuya i Smart Life
Przekładnikowy, dwukierunkowy licznik energii elektrycznej do zdalnego pomiaru energii elektrycznej dla każdej z 2 faz. Komunikuje się z siecią WiFi, dzięki czemu pozwala na zdalny podgląd aktualnego poboru energii z wykorzystaniem aplikacji Tuya lub Smart Life.
Charakterystyka:
- Dwufazowy licznik energii elektrycznej - z modułem WiFi do aplikacji Tuya i Smart Life
- Dwukierunkowy - mierzy energię pobieraną z sieci elektrycznej i produkowaną przez panele fotowoltaiczne
- Przekładniki 120 A - pomiar energii elektrycznej urządzeń i obwodów pobierających do 120 A
- Alarmy i powiadomienia - przed wzrostem napięcia, spadkiem napięcia, wzrostem prądu, wzrostem mocy powyżej zadanego poziomu, zmianą kierunku prądu (zużycie, produkcja), wykorzystaniem limitu zużycia energii, wzrostem temperatury licznika (ochrona przed przegrzaniem), informacja o zaniku jednej z faz
- Automatyzacja i zabezpieczenia - utwórz automatyzacje, która wyłączy urządzenia po przekroczeniu ustawionego prądu, napięcia, mocy, wykorzystania limitu zużycia (wymagane dodatkowe urządzenie wykonawcze np. przekaźnik WiFi)
- Ochrona przed kradzieżą energii - podgląd w czasie rzeczywistym pozwala sprawdzić aktualne zużycie dla każdej z faz
- Komunikacja bezprzewodowa - to urządzenie działa z siecią WiFi 2,4 GHz
- Szeroka kompatybilność - aplikacja dostępna jest na urządzenia z Android oraz iOS

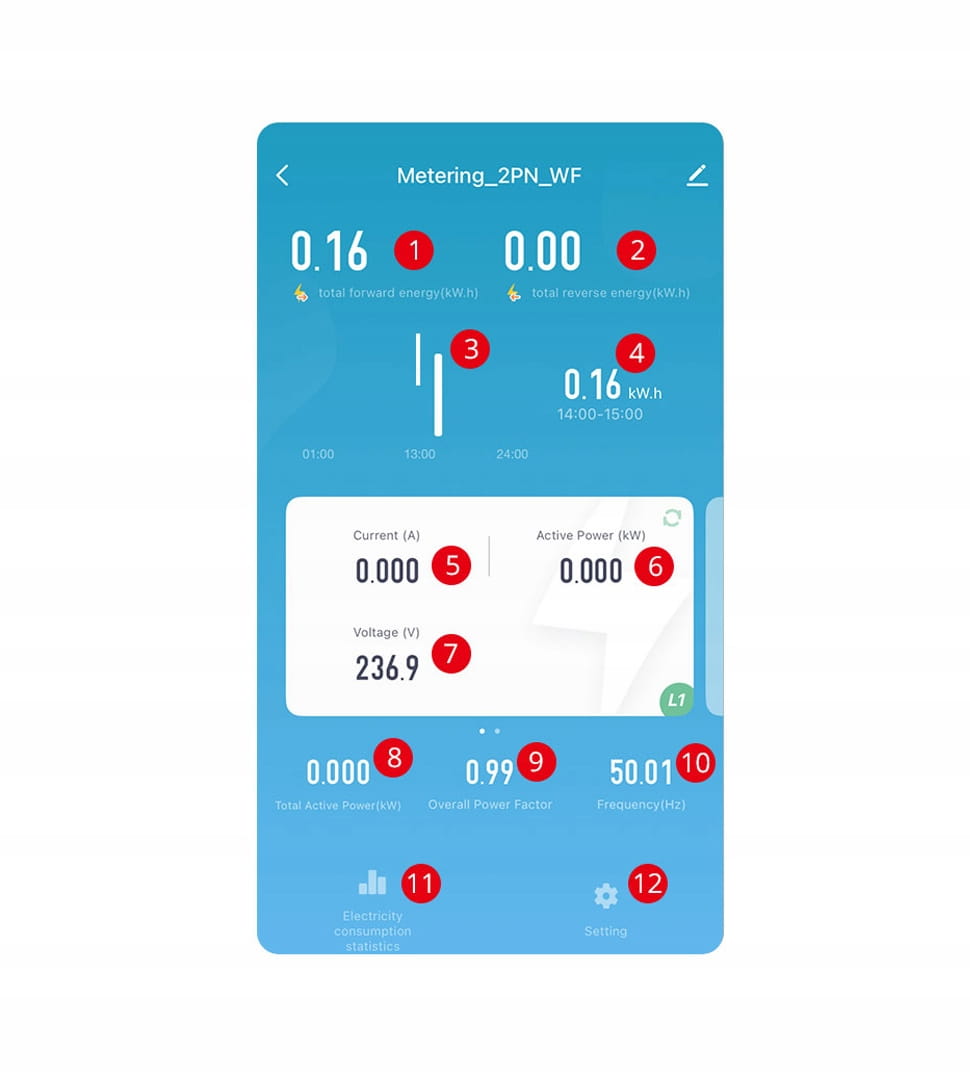

- Całkowita energia czynna pobrana - zwróć uwagę na kierunek przepływu prądu
- Całkowita energia czynna oddana - zwróć uwagę na kierunek przepływu prądu
- Wykres dziennego zużycia energii - kliknij, aby zobaczyć więcej szczegółów
- Zużycie energii w bieżącej godzinie- kliknij, aby zobaczyć statystyki zużycia energii

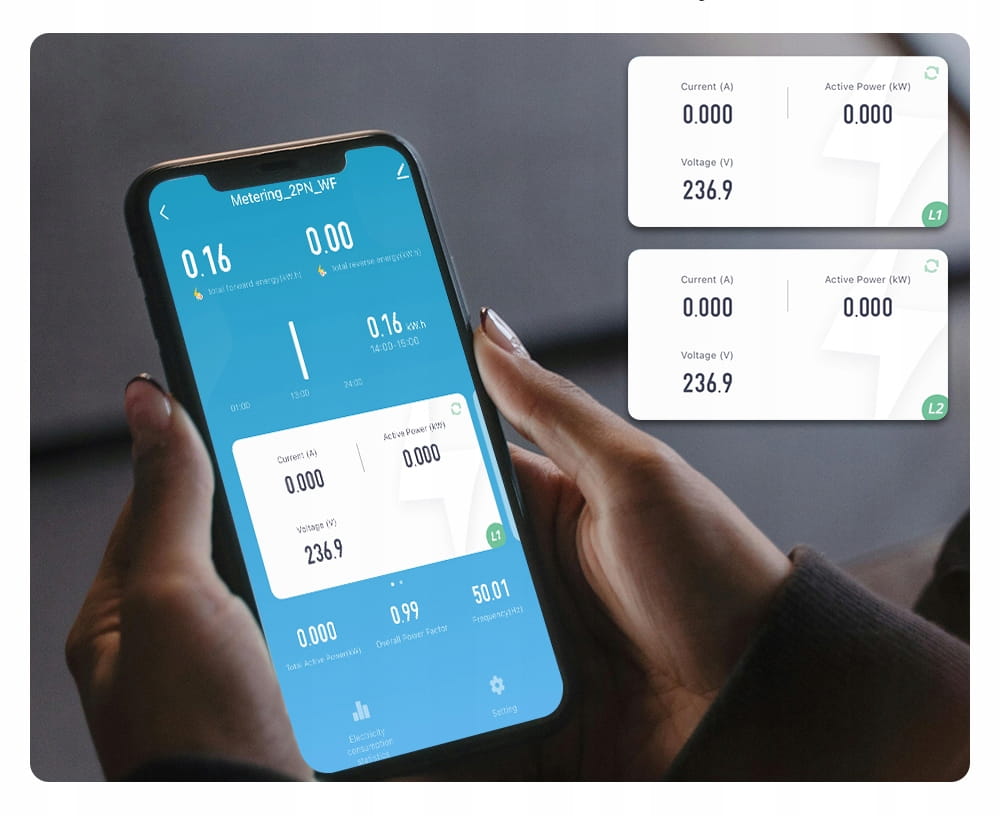

- Wartość skuteczna prądu (RMS) w czasie rzeczywistym dla faz L1, L2
- Wartość skuteczna mocy czynnej (RMS) w czasie rzeczywistym dla faz L1, L2
- Wartość skuteczna napięcia (RMS) w czasie rzeczywistym dla faz L1, L2
- Całkowita moc czynna
- Całkowity współczynnik mocy
- Częstotliwość

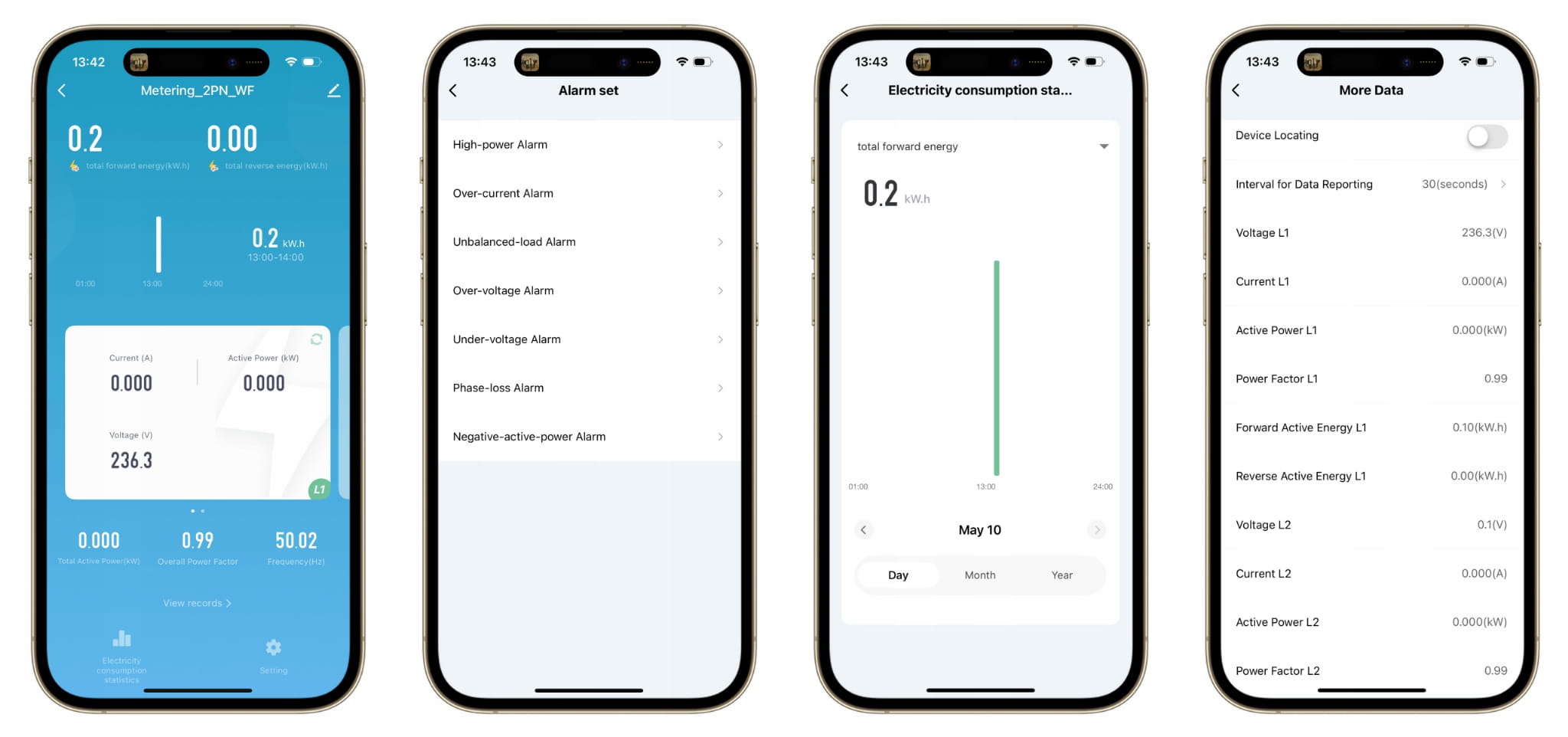

- Statystyki zużycia energii elektrycznej
- Ustawienia alarmów
Upewnij się, że czerwony przewód przekładnika prądowego (CT) jest podłączony do „+”, a czarny przewód do „-” w złączu!

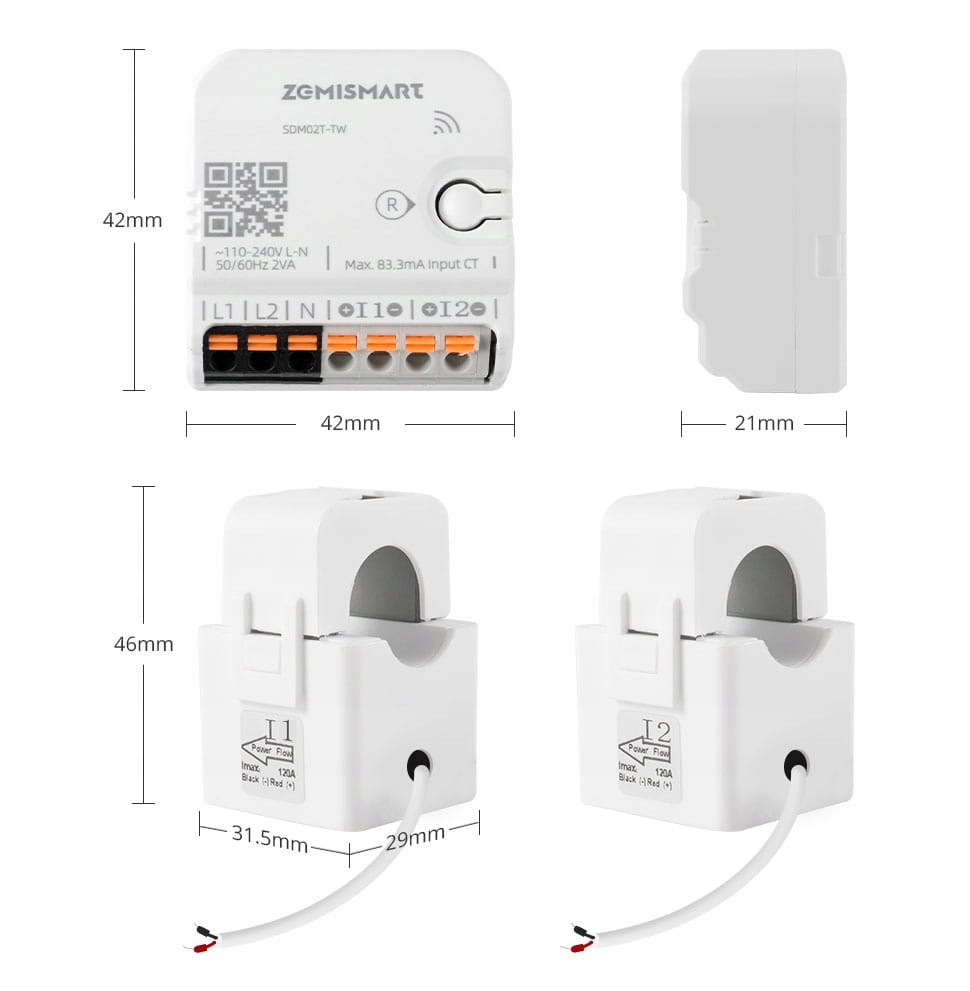

- Przycisk resetowania
- Dioda LED statusu
- Złącze do podłączenia przewodu napięciowego
- Złącze do podłączenia przewodu przekładnika prądowego
- Zatrzask przekładnika prądowego z dzielonym rdzeniem
- Kierunek przepływu energii
- Czarny przewód przekładnika
- Czerwony przewód przekładnika

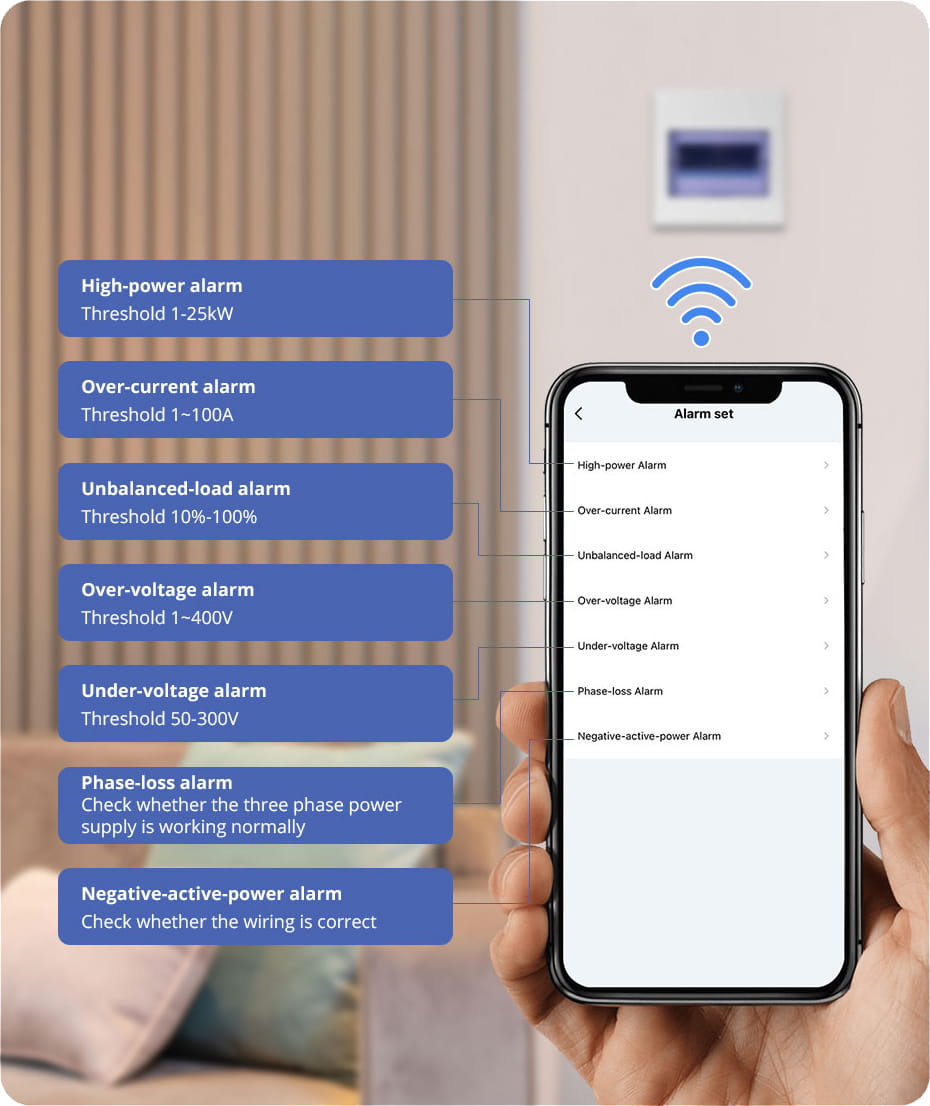

Funkcje i zabezpieczenia:
- Alarm wysokiej mocy - próg: 1–25 kW
- Alarm nadprądowy - próg: 1–100 A
- Alarm nierównomiernego obciążenia - próg: 10%–100%
- Alarm nadnapięciowy - próg: 1–400 V
- Alarm podnapięciowy - próg: 50–300 V
- Alarm zaniku fazy - sprawdź, czy zasilanie działa prawidłowo
- Alarm ujemnej mocy czynnej - sprawdź, czy okablowanie jest poprawne
- Model produktu: SDM02T-TW
- Znamionowe napięcie pracy Uₙ: 110–240 V AC L-N, 50/60 Hz
- Maksymalny prąd Iₘₐₓ: 120 A
- Kategoria przepięciowa: III
- Znamionowe napięcie izolacji Uᵢ: 250 V
- Znamionowe napięcie udarowe Uᵢₘₚ: 4 kV
- Stopień zanieczyszczenia: 3
- Stopień ochrony: IP20
- Klasa dokładności pomiaru energii (IEC61557-12): Klasa 1
- Zakres temperatury pracy: -25 do 70°C
- Maksymalne zużycie energii: ≤ 2 VA
- Pomiar napięcia
- Pomiar prądu
- Pomiar mocy
Szczegółowe dane - dane chwilowe osobne dla każdej z 2 faz:
- Prąd
- Moc
- Napięcie
Sumaryczne dane dla wszystkich faz:
- Suma zużywanej energii elektrycznej
- Suma produkowanej energii elektrycznej (PV)
- Suma dziennego zużycia
- Miesięczne podsumowanie
- Roczna historia pomiarów
- Wykresy zużycia energii

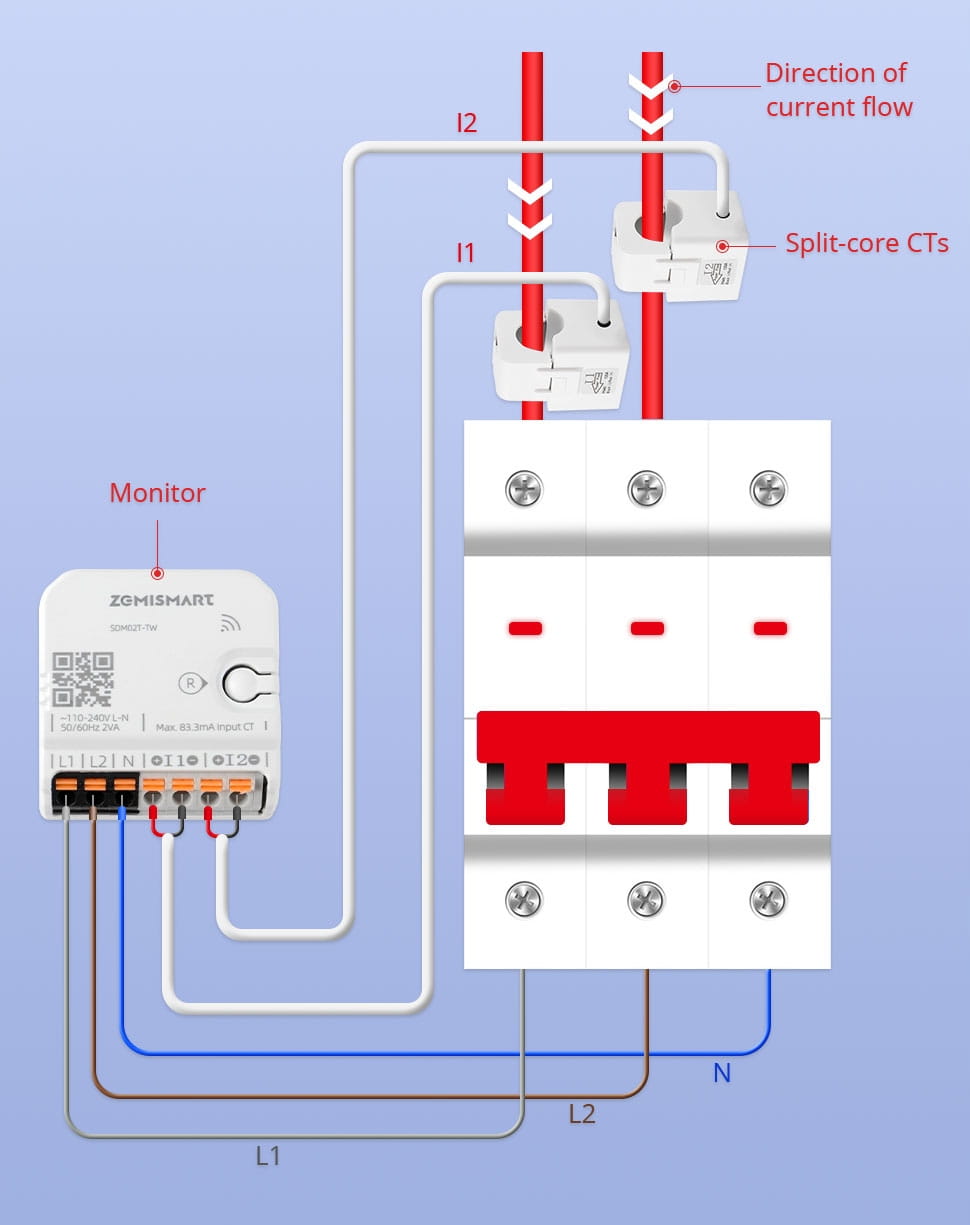

- Praca w układzie 2-fazowym - pomiar zużycia energii (np. z elektrowni oraz z paneli fotowoltaicznych)
- Praca w układzie 2-fazowym - całkowity pomiar energii produkowanej lub zużywanej (aby mierzyć osobno produkcję oraz zużycie potrzebne są dwa liczniki)
- Praca w układzie 1-fazowym - pomiar 2 odbiorników 1 fazowych
- Praca w układzie 1-fazowym - pomiar produkcji z paneli PV oraz pomiar zużycia dla 1 fazy
Uwaga! Podczas montażu należy zwrócić uwagę aby przekładnik był zainstalowany w odpowiednim kierunku!
Uwaga! Licznik musi pracować w sieci elektrycznej zabezpieczonej przez wyłącznik nadprądowy i wyłącznik różnicowo-prądowy!
Uwaga! Urządzenie elektryczne! Instalacja urządzenia elektrycznego powinna być przeprowadzona wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia! Niewłaściwa instalacja może prowadzić do uszkodzenia urządzenia, a także stanowić zagrożenie dla bezpieczeństwa użytkowników! Prosimy o przestrzeganie tego zalecenia w celu zapewnienia prawidłowego i bezpiecznego działania urządzenia!
Uwaga! Przeczytaj sekcję: bezpieczeństwo, zgodność i ostrzeżenia - która znajduje się na dole tej strony.
Informacje o bezpieczeństwie!
Uwaga! Urządzenie elektryczne! Instalacja urządzenia elektrycznego powinna być przeprowadzona wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia. Niewłaściwa instalacja może prowadzić do uszkodzenia urządzenia, a także stanowić zagrożenie dla bezpieczeństwa użytkowników. Prosimy o przestrzeganie tego zalecenia w celu zapewnienia prawidłowego i bezpiecznego działania urządzenia.
Instrukcje bezpiecznego użytkowania:
1. Użytkownik powinien dokładnie przeczytać i zrozumieć instrukcję obsługi, a następnie korzystać z urządzenia zgodnie z zawartymi w niej wymaganiami.
2. Przed rozpoczęciem montażu lub demontażu urządzenia należy odłączyć zasilanie, aby uniknąć ryzyka porażenia prądem!
3. Upewnij się, że wszystkie urządzenia zabezpieczające są w pełni sprawne.
4. Produkt musi być używany zgodnie z przeznaczeniem. Nie można przekraczać maksymalnych parametrów określonych w specyfikacji produktu.
5. W przypadku wystąpienia nieprawidłowości w działaniu produktu, należy natychmiast zaprzestać jego używania.
6. Urządzenie musi być instalowane / demontowane tylko przez osoby z odpowiednimi uprawnieniami elektrycznymi.
7. Urządzenie może spowodować śmierć lub poważne obrażenia w przypadku nieprawidłowego użytkowania.
8. Nie instaluj więcej niż jednego przewodu w zacisku śrubowym.
9. Wszystkie przewody muszą być zabezpieczone, nieuszkodzone i odpowiednio zwymiarowane.
10. Nie używaj urządzenia w atmosferze gazów łatwopalnych lub wybuchowych.
11. Nie pomijaj ani nie wyłączaj urządzeń zabezpieczających.
12. Nie przekraczaj określonych parametrów znamionowych urządzenia.
13. Nie dotykaj elementów pod napięciem podczas pracy urządzenia.
14. Nie dokonuj samodzielnych modyfikacji urządzenia.
15. Wszelkie usterki wpływające na bezpieczeństwo muszą być natychmiast naprawione.
