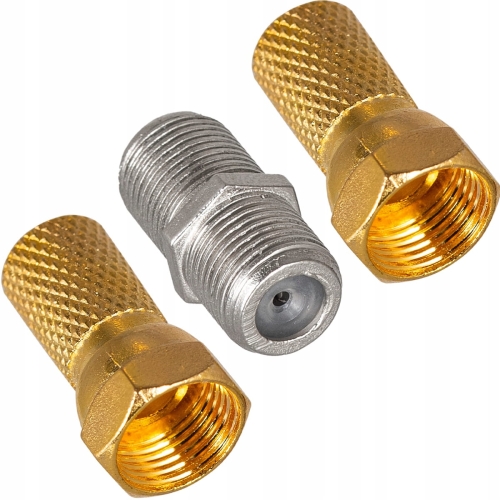

Łącznik kabla antenowego beczka + 2x wtyk F 6,8 mm

• Średnica przewodu: 6,8 mm
• Wysoka odporność na korozję
• Niska tłumienność w całym zakresie częstotliwości TV / SAT
• Szerokie zastosowanie: instalacje antenowe, AV, CCTV, TV, FM, SAT, DVB-T, DVB-S, DVB-C, monitoring

Łącznik (beczka) kabla antenowego. Zestaw zawiera 2 wtyki typu "F", które należy zarobić na końcach kabla antenowego oraz łącznik - tak zwaną Beczkę. Wtyki nie wymagają specjalistycznych narzędzi (posiadają wewnętrzny gwint) - należy je nakręcić bezpośrednio na kabel (należy pamiętać aby oplot kabla "wywinąć" na zewnętrzną stronę przewodu antenowego. Na koniec wystarczy połączyć oba kable antenowe łącznikiem, który posiada gwinty po obu stronach. Dzięki takiemu rozwiązaniu otrzymujemy pewne i solidne połączenie, które nie wpływa na utratę jakości przesyłanego sygnału.

• 2x wtyki typu "F" 6,8 mm CU
• 1x łącznik (beczka)

1. Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla - jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla - nie pod skosem.
2. Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10 mm - może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików.
3. Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej - też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu.
4. W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3 mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły - wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F.
5. Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1 mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos - nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem.

Jeżeli żyła wystaje poza wtyk na długość większą niż 1 mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!
