Czujnik poziomu cieczy wody napełnienia zbiornika szamba 2w1 wyświetlacz LCD 15 m przewodu WiFi Tuya

Nowoczesny czujnik poziomu cieczy łączy w sobie niezawodność przewodowej komunikacji z wygodą i mobilnością obsługi przez WiFi. Urządzenie wyposażone w wyświetlacz LCD oraz moduł bezprzewodowy WiFi pozwala na bieżąco kontrolować stan napełnienia zbiornika, ustawianie progów ostrzegawczych i otrzymywanie powiadomień w aplikacji Tuya lub Smart Life.

To rozwiązanie sprawdzi się w domach, ogrodach i instalacjach przemysłowych – wszędzie tam, gdzie liczy się bezawaryjna praca i szybki dostęp do danych.

Najważniejsze zalety czujnika:

• Stabilna komunikacja przewodowa – mniejsza podatność na zakłócenia elektromagnetyczne i przeszkody fizyczne, co zapewnia płynną i niezawodną pracę.
• Bezpieczne zasilanie 9 V DC – urządzenie posiada dołączony zasilacz, więc nie musisz martwić się o rozładowane baterie.
• Czytelny wyświetlacz LCD – bieżący poziom napełnienia widoczny na ekranie w procentach.
• Monitorowanie progów minimalnych i maksymalnych – ustaw alerty informujące o spadku cieczy poniżej minimum lub przekroczeniu poziomu maksymalnego.
• Wysoka klasa szczelności IP66 – obudowa odporna na wodę i pył, umożliwiająca bezpieczne użytkowanie na zewnątrz i w trudnych warunkach.

Zalety połączenia przewodowego:

• Przewodowa komunikacja: Mniejsza podatność na zakłócenia elektromagnetyczne i fizyczne bariery, co zapewnia stabilną prędkość i niezawodną pracę.
• Zasilanie bezpiecznym napięciem:Urządzenie zasilane jest napięciem stałym 9 V. Zasilacz znajduje się w zestawie, co eliminuje potrzebę wymiany lub ładowania baterii.
• Monitorowanie napełnienia: Możliwość ustawiania minimalnego i maksymalnego poziomu cieczy w zbiorniku oraz otrzymywania powiadomień o przekroczeniu tych wartości.
• Wysoka klasa szczelności IP66: Obudowa odporna na pył i wodę, umożliwiająca bezpieczną pracę w trudnych warunkach.

Zalety połączenia bezprzewodowego (WiFi):

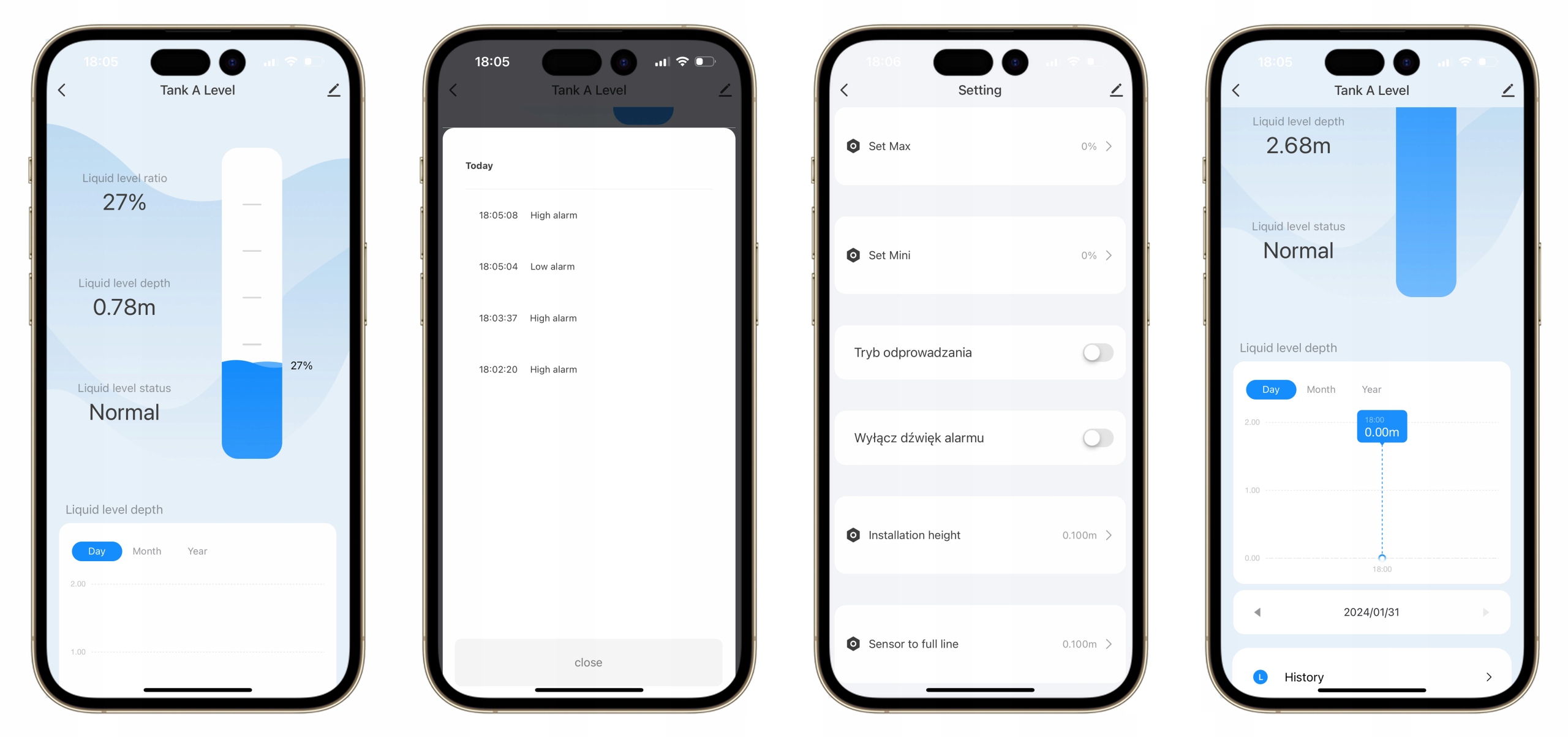

• Zdalny podgląd w aplikacji: Bieżące monitorowanie poziomu cieczy na smartfonie z dowolnego miejsca na świecie.
• Powiadomienia push: Szybka informacja o spadku poziomu poniżej minimum lub przekroczeniu maksimum, nawet będąc poza domem.
• Integracja z automatyką domową: Możliwość powiązania czujnika z innymi urządzeniami w ekosystemie Tuya (np. uruchamianie pompy, zamykanie zaworu).
• Darmowa aplikacja: Obsługa zarówno w aplikacji Tuya Smart, jak i Smart Life – wybór według preferencji użytkownika.
• Historia pomiarów: Dostęp do zapisu zmian poziomu cieczy dla lepszej analizy zużycia i planowania uzupełnień.

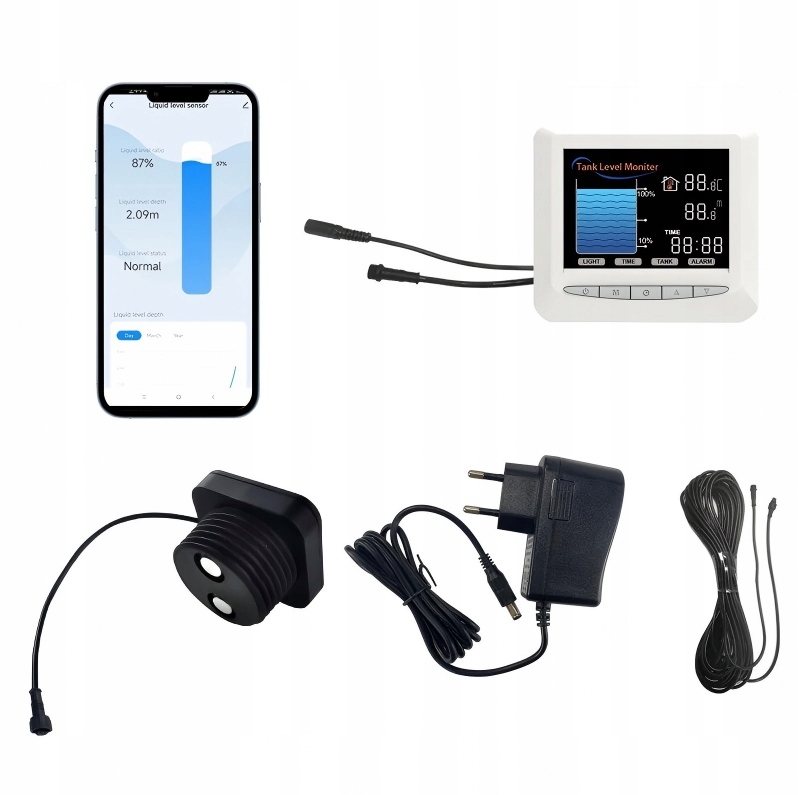

1. Czujnika poziomu, który montuje się w zbiorniku. Czujnik komunikuje się z przewodowo i bezprzewodowo z wyświetlaczem LCD.

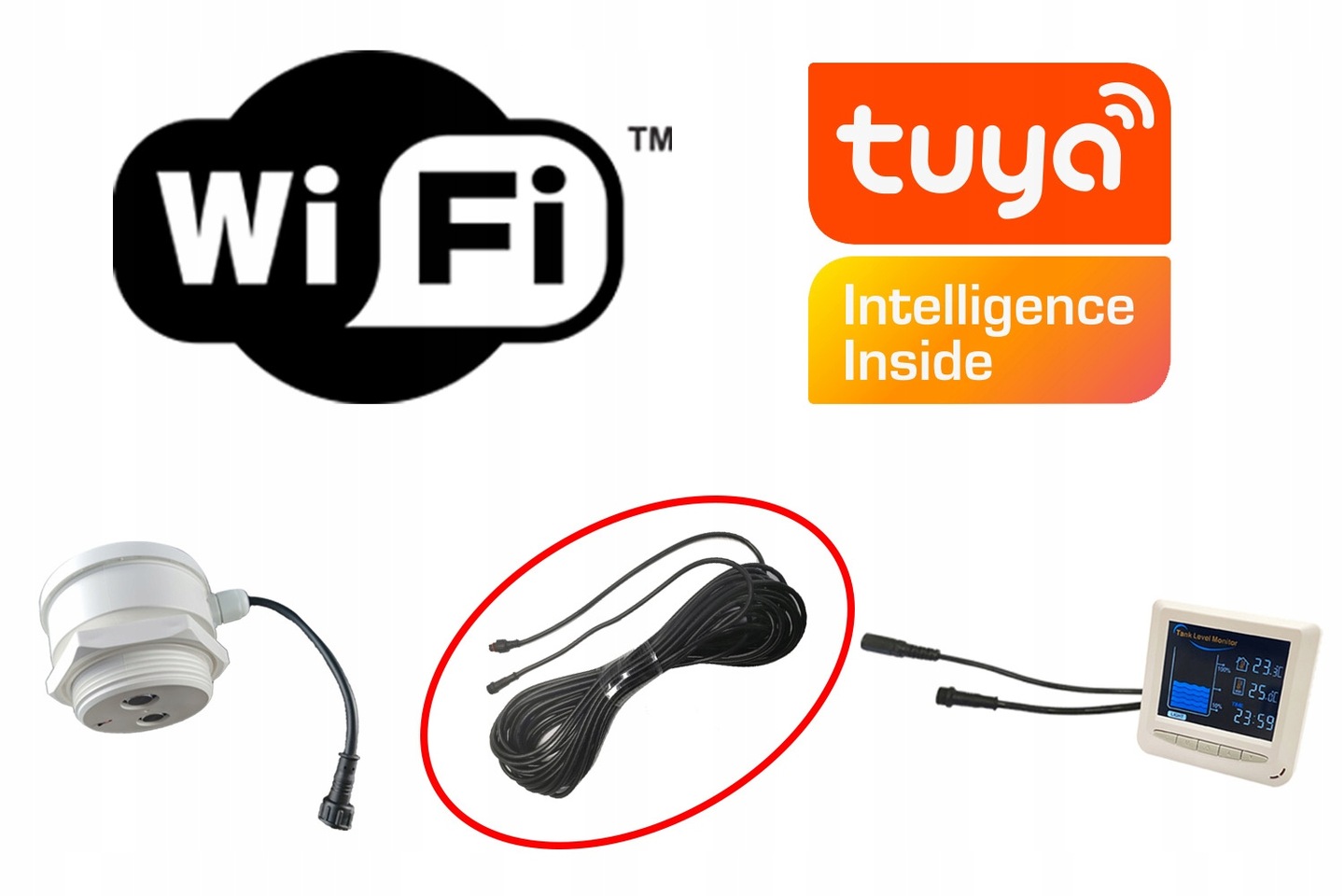

2. Przewodu komunikacyjnego o długości 15 metrów (przewód 4-ro żyłowy).
3. Wyświetlacz LCD (przewodowo i bezprzewodowo łączy się z czujnikiem) - odbiornik / nadajnik, który służy jako mostek pomiędzy czujnikiem, a routerem WiFi. Wyświetlacz instaluje się w pomieszczeniu (nie może być narażony na warunki atmosferyczne) w zasięgu sygnału WiFi. Wyświetlacz komunikuje się przewodowo i radiowo z czujnikiem poziomu.
4. Zasilacza 5 V DC, 1 A - do zasilenia wyświetlacza LCD (i przewodowo czujnika poziomu).
5. Aplikacja na telefon - Tuya lub Smart Life - do pobrania, bezpłatnie, ze sklepu Google Play lub App Store.

Zastosowanie:

• Zbiorniki wodne i pojemniki na deszczówkę
• Instalacje ogrodowe i nawadniające
• Akwakultura, baseny, oczka wodne
• Zbiorniki przemysłowe i gospodarcze

• Długość przewodu komunikacyjnego - 15 metrów
• Połączenie z siecią internetową - WiFi 2,4 GHz
• Minimalna odległość czujnika od cieczy - 10 cm (0,1 m)
• Maksymalna głębokość zbiornika - 300 cm (3 metry)
• Zasilanie czujnika i odbiornika - 5 V DC, 1 A - zasilacz w zestawie
• Wyświetlacz LCD

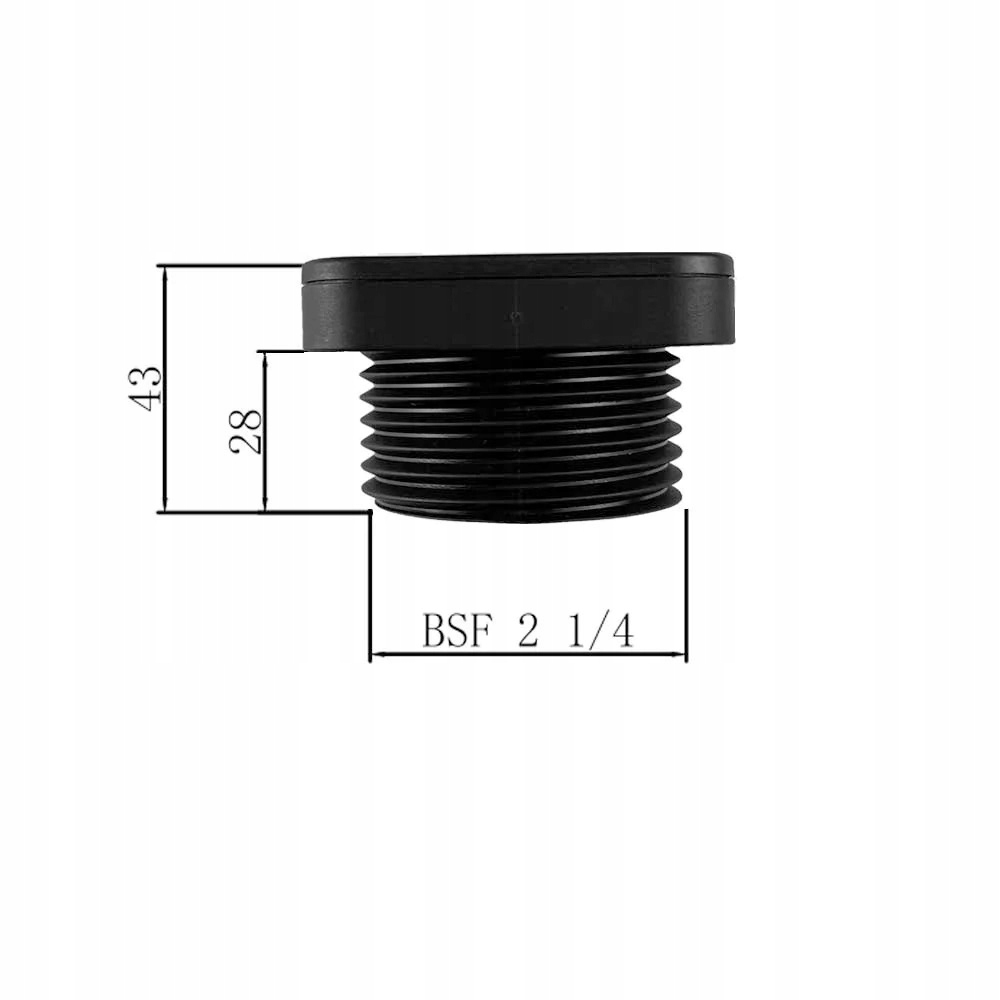

• Gwint: BSF 2 i 1/4 = 54,356 mm
• Klasa szczelności czujnika: IP66

Funkcje:

• Ustawianie progów minimalnych
• Ustawianie progów maksymalnych
• Powiadomienia push (w aplikacji)
• Historia pomiarów (w aplikacji)

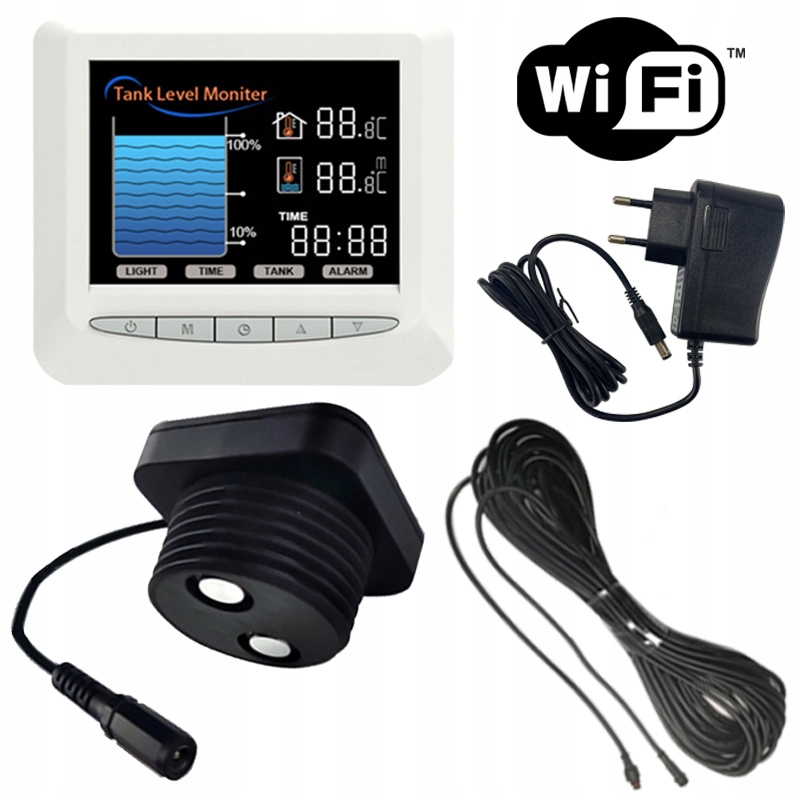

W zestawie:

• Czujnik przewodowy z modułem WiFi
• Zasilacz sieciowy 5 V DC, 1 A
• Instrukcję obsługi

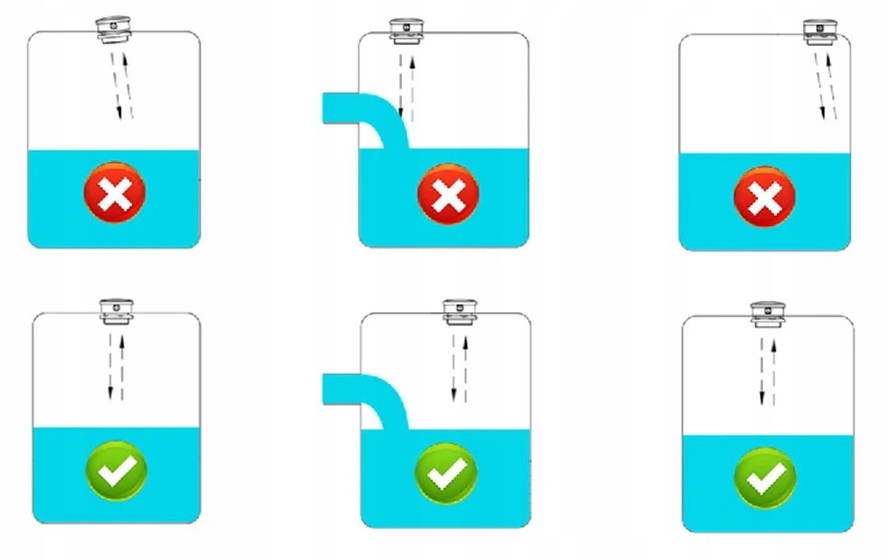

Montażu czujnika poziomu

Przedstawiamy szczegółowe wytyczne dotyczące prawidłowego montażu czujnika poziomu cieczy na podstawie załączonej ilustracji.

Prawidłowa orientacja czujnika

• Czujnik należy zawsze montować prostopadle do powierzchni cieczy.
• Nieprawidłowe ustawienie czujnika pod kątem będzie skutkować błędnymi odczytami.

Lokalizacja względem dopływu wody

• Czujnik powinien być zainstalowany z dala od wlotu wody.
• Montaż zbyt blisko dopływu wody może powodować zjawisko pseudo-echa, zakłócające prawidłowe pomiary.

Odległość od ścian zbiornika

• Należy zachować odpowiednią odległość czujnika od ścian bocznych zbiornika (przegród).
• Montaż zbyt blisko ściany (przegrody) spowoduje silne pseudo-echo, co znacząco wpłynie na dokładność pomiarów.

1. Zasada działania czujnika

Czujnik poziomu cieczy montowany jest na górze zbiornika i emituje wiązkę pomiarową o kącie ±30°. Wiązka ta obejmuje stożkowy obszar, w którym dokonywany jest pomiar odległości do powierzchni cieczy. Prawidłowy pomiar następuje tylko wtedy, gdy w obszarze odbicia nie znajdują się żadne przeszkody.

2. Dobór zbiornika

Dla zapewnienia prawidłowego działania czujnika należy dobrać odpowiednią średnicę zbiornika (D) w stosunku do jego wysokości (H):

• H = 3 m → D > 1,6 m
• H = 2 m → D > 1,1 m

W przypadku zbiorników okrągłych i kwadratowych średnica D powinna być liczona jako największy wymiar wewnętrzny zbiornika.

3. Prawidłowy montaż czujnika

• Czujnik należy montować centralnie nad powierzchnią cieczy, tak aby wiązka pomiarowa nie napotykała na przeszkody, takie jak rury, elementy konstrukcyjne czy ściany zbiornika.
• Unikać montażu czujnika nad elementami, które mogą powodować zakłócenia odbicia fali, np. nad rurami, blisko ścian lub pod wystającymi elementami.
• Czujnik powinien być skierowany pionowo w dół, aby wiązka obejmowała całą powierzchnię cieczy w wyznaczonym obszarze odbicia.

4. Najczęstsze błędy montażowe

• Montaż czujnika nad przeszkodą (np. rurą) powoduje zakłócenia pomiaru.
• Ustawienie czujnika zbyt blisko ściany zbiornika prowadzi do błędnych odczytów przez odbicia od ściany.
• Montaż pod wystającymi elementami lub pod kątem innym niż pionowy uniemożliwia prawidłowy pomiar poziomu cieczy.
