Płytka ESP32 WLED PWM 4x przekaźnik IR mikrofon Tasmota Home Assistant RPi

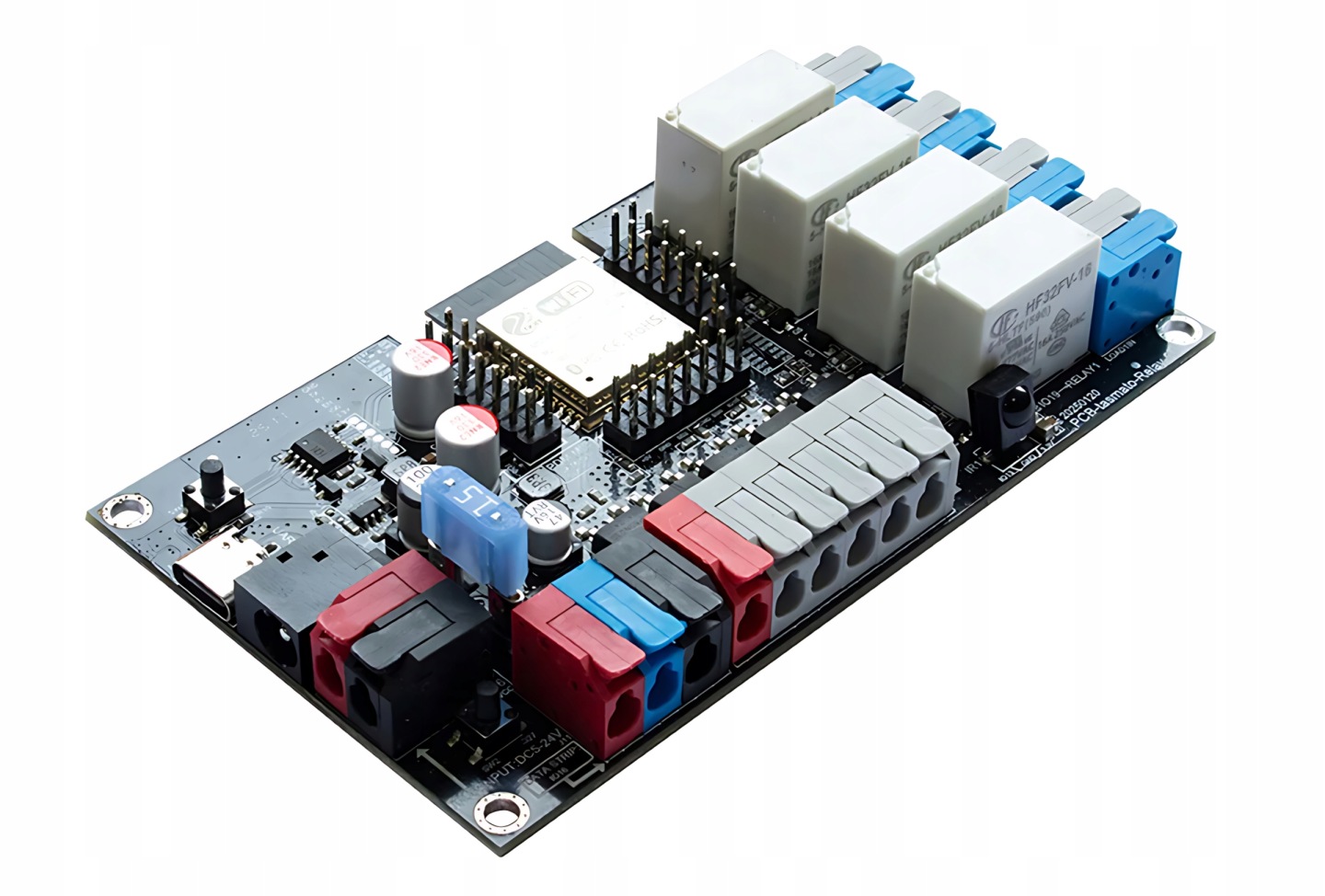

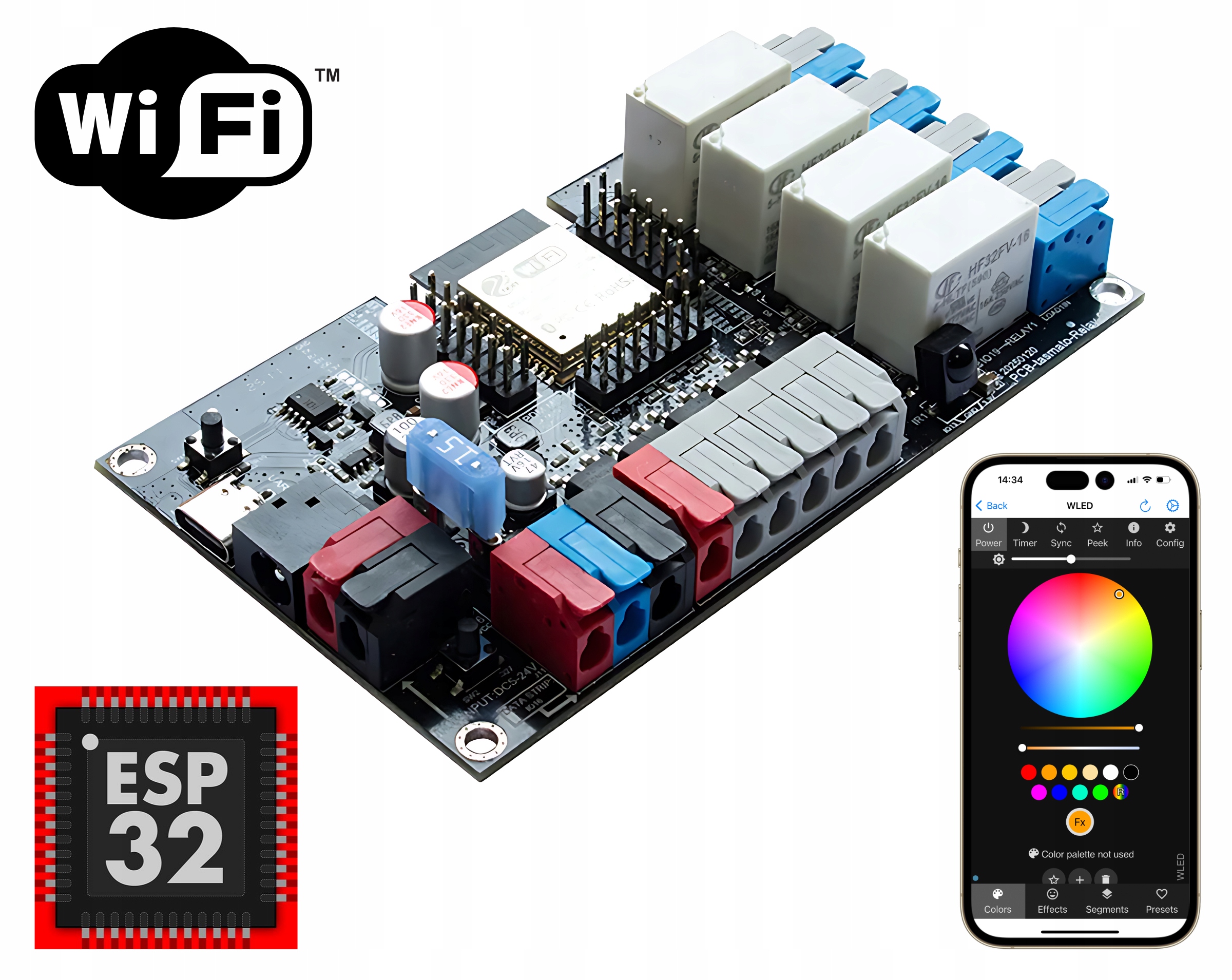

Szukasz uniwersalnego kontrolera, który obsłuży taśmy LED, przekaźniki i czujniki — a do tego zaprogramujesz go prosto z przeglądarki? Gledopto GL-DM-001W to gotowa płytka prototypowa oparta na module ESP32-WROOM-32E, zaprojektowana specjalnie pod firmware WLED, Tasmota i ESPHome. Bez lutowania, bez komplikacji — podłącz, wgraj firmware i działaj.

Niezależnie od tego czy stawiasz pierwsze kroki w smart home, czy budujesz zaawansowany system oświetlenia reaktywnego na dźwięk — ta płytka jest dla Ciebie.

- 5-kanałowe wyjście PWM — pełna kontrola kolorów

Steruj taśmami RGB+CCT (Red, Green, Blue, Cool White, Warm White) z niezależną kontrolą każdego kanału. Pojedynczy kanał obsługuje do 6 A, a łącznie do 10 A — wystarczy na poważne instalacje oświetleniowe.

Piny PWM: IO18, IO5, IO4, IO25, IO26

- Wyjście na cyfrowe taśmy LED (Digital LED Strip)

Dedykowany port do sterowania taśmami adresowalnymi: WS2812B, WS2811, SK6812, WS2813, WS2815, TM1814, FCOB i innymi. Prąd do 6 A, pin danych IO16.

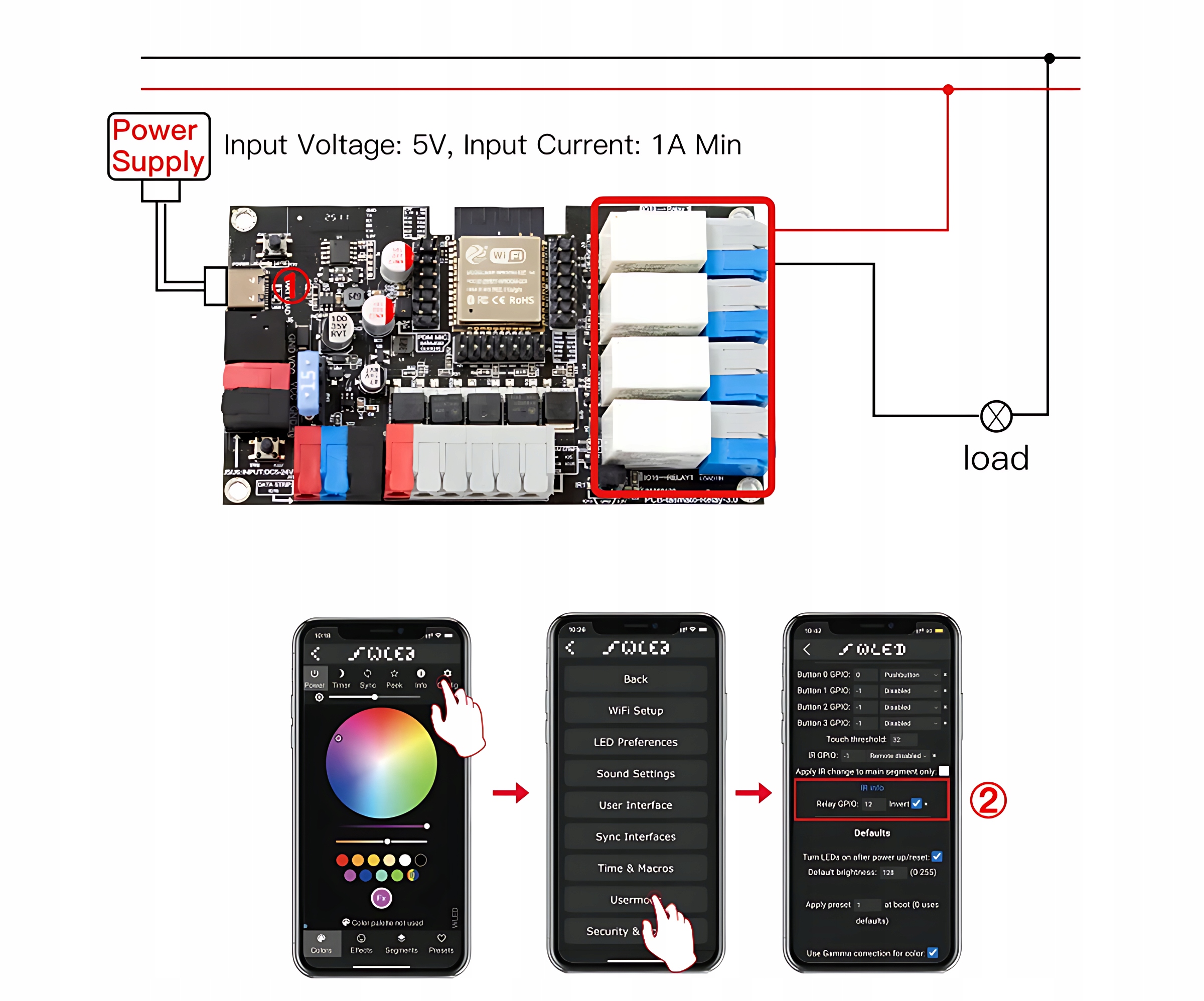

- 4 przekaźniki (Relay) — automatyka domowa

Cztery niezależne przekaźniki o maksymalnym obciążeniu 16 A każdy pozwalają sterować oświetleniem, wentylatorami, pompami czy innymi urządzeniami. Przekaźniki wymagają zasilania przez port USB-C i aktywowane są sygnałem wysokim.

Piny przekaźników: IO23, IO22, IO21, IO19

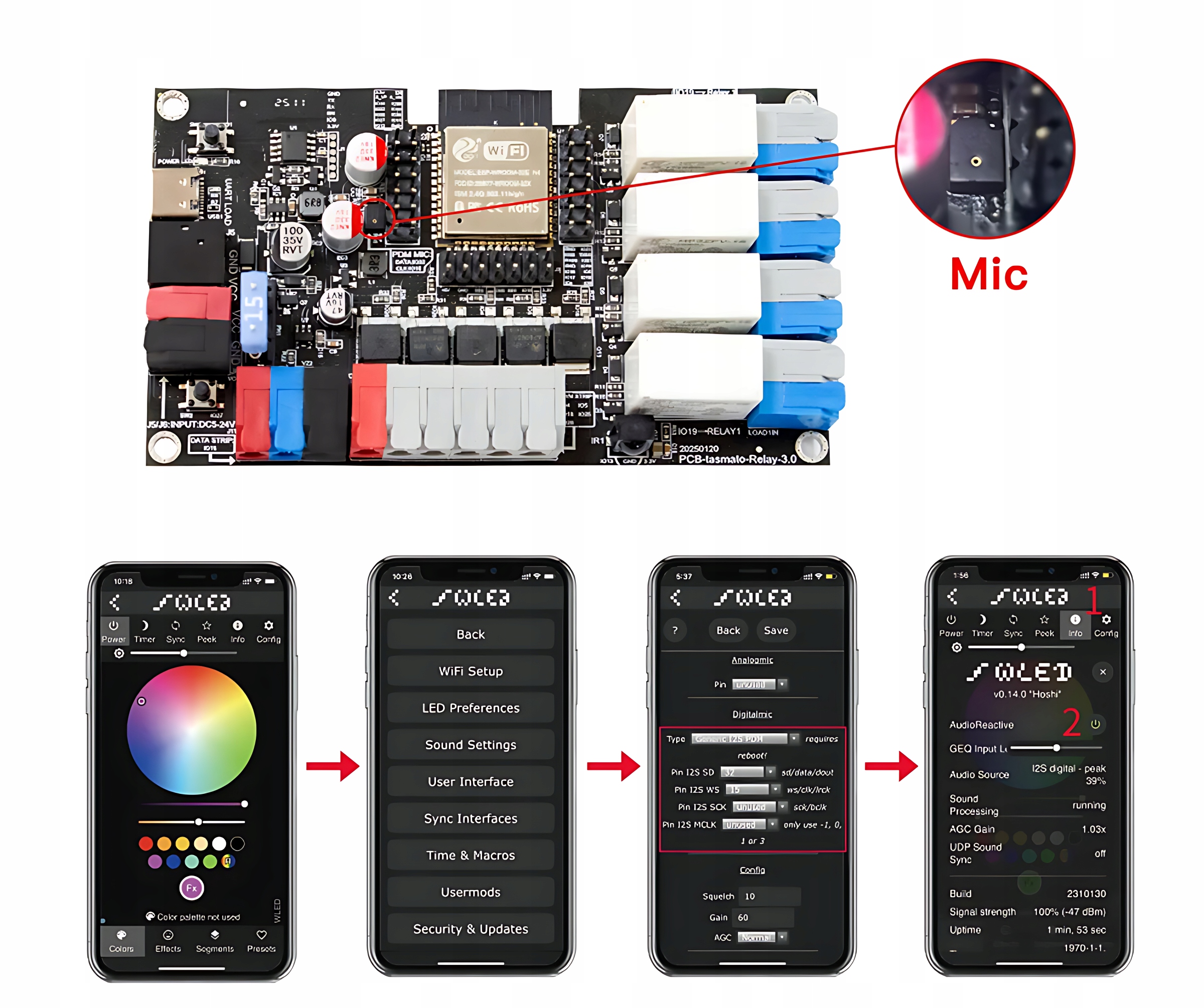

- Wbudowany mikrofon I2S PDM — efekty reaktywne na dźwięk

Mikrofon cyfrowy I2S PDM (CLK: GPIO15, DATA: GPIO32) umożliwia tworzenie efektów świetlnych synchronizowanych z muzyką — bez żadnych dodatkowych modułów! Ponad 100 efektów audio-reaktywnych dostępnych od razu w WLED.

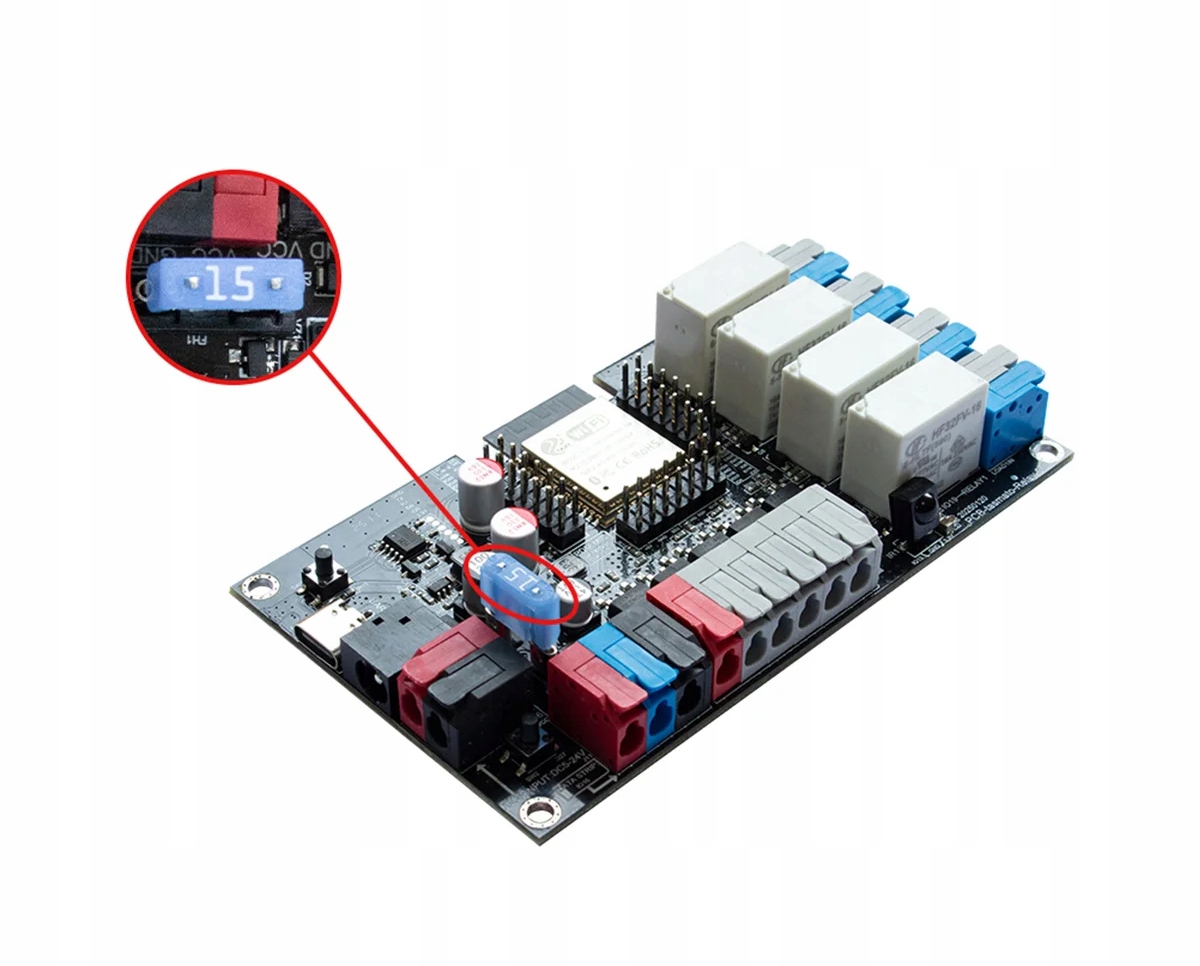

- Bezpiecznik 15 A — ochrona Twojego sprzętu

Wbudowany bezpiecznik samochodowy automatycznie odcina zasilanie przy przeciążeniu, chroniąc płytkę i podłączone urządzenia.

- Odbiornik podczerwieni (IR) — sterowanie pilotem

Wbudowany odbiornik IR na pinie GPIO13 o zasięgu do 30 metrów w otwartej przestrzeni. Steruj oświetleniem zwykłym pilotem!

- 2 programowalne przyciski

Dwa fizyczne przyciski (IO0, IO27) do dowolnego wykorzystania — przełączanie trybów, włączanie/wyłączanie, zmiana scen.

- Wyprowadzenia GPIO 2,54 mm

Goldpiny do własnych rozszerzeń — podłącz czujniki temperatury, ruchu, wilgotności i cokolwiek wymyślisz.

• Model: GL-DM-001W
• Moduł: ESP32-WROOM-32E (4 MB Flash)

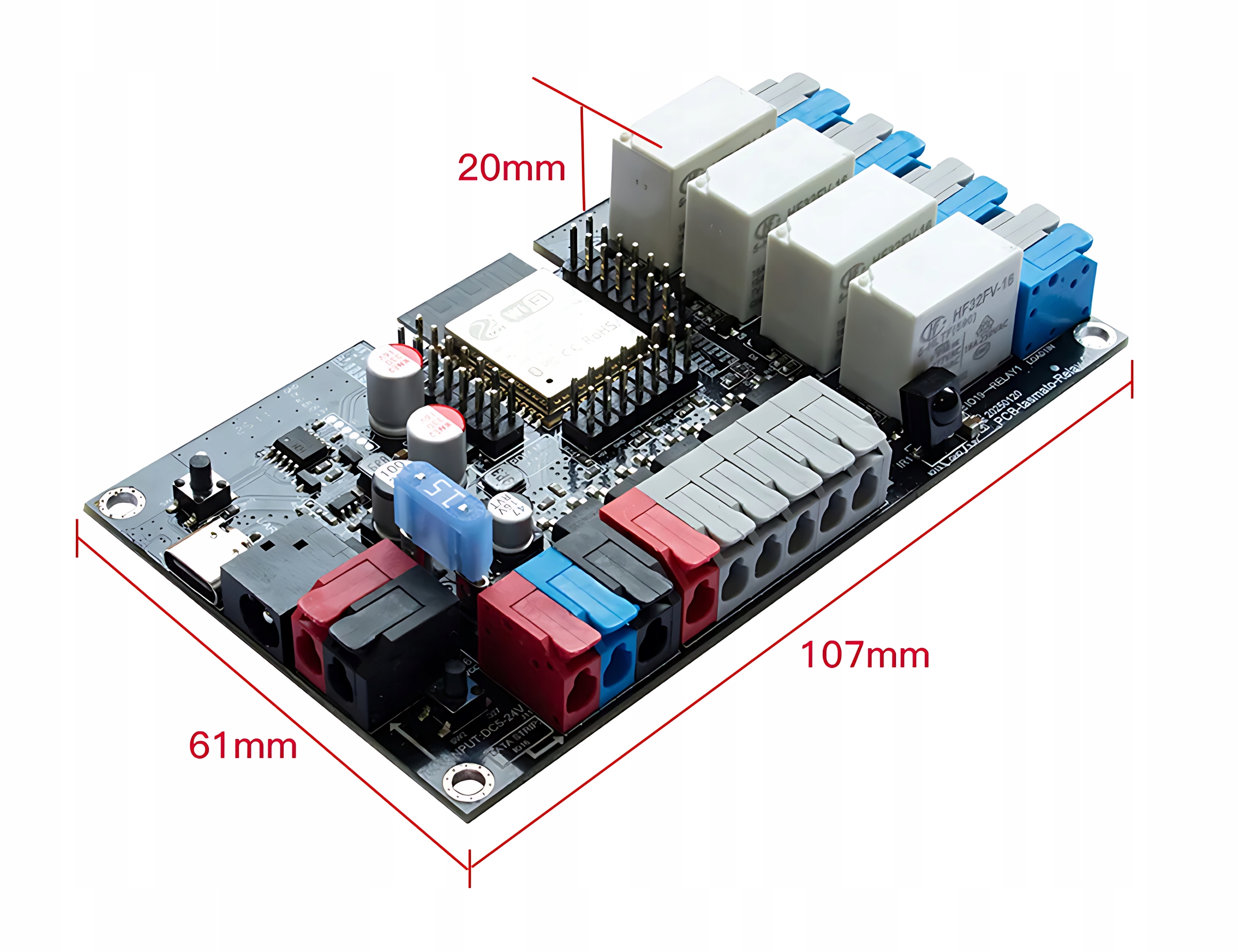

• Wymiary: 107 × 61 × 20 mm
• Zasilanie - USB-C: DC 5 V, min. 1 A
• Zasilanie - gniazdo DC: 5–24 V, maks. 3 A
• Zasilanie - złącze śrubowe: 5–24 V, maks. 10 A
• Maks. prąd wejściowy: 10 A
• Wyjście PWM: 5 kanałów (IO18, IO5, IO4, IO25, IO26), do 6 A / kanał
• Wyjście Digital LED: 1 kanał (IO16), do 6 A
• Przekaźniki: 4 szt., maks. 16 A / przekaźnik
• Bezpiecznik: 15 A (wymienialny, typ samochodowy)
• Mikrofon: I2S PDM (CLK: GPIO15, DATA: GPIO32)
• Odbiornik IR: GPIO13, zasięg do 30 m
• Przyciski: 2 szt. (IO0, IO27)
• Łączność: WiFi 2,4 GHz + Bluetooth (ESP32)
• Złącza: USB-C, goldpiny 2,54 mm, zaciski śrubowe

Dlaczego warto wybrać GL-DM-001W?

• Wyjścia PWM LED -  5 kanałów, zaciski śrubowe
• Przekaźniki - 4× 16 A wbudowane
• Mikrofon I2S - wbudowany
• Odbiornik IR - wbudowany
• Ochrona przeciwprzepięciowa - tak
• Gotowe do pracy z WLED - Plug & Play

- WLED — programowanie z przeglądarki w 2 minuty

Wejdź na install.wled.me, podłącz płytkę kablem USB-C, wybierz firmware i kliknij „Install". Gotowe! Ponad 100 efektów świetlnych, sterowanie z telefonu, integracja z Home Assistant, Alexa i Google Home.

- ESPHome — idealne do Home Assistant

Przez web.esphome.io wgrasz ESPHome prosto z przeglądarki. Konfiguracja w prostym YAML-u — idealne do automatyki domowej i integracji czujników.

- Tasmota — sprawdzony firmware IoT

Pełna kompatybilność z Tasmota — sterowanie przez MQTT, reguły automatyzacji, harmonogramy, webowy interfejs konfiguracyjny.

- Arduino IDE / PlatformIO — pełna swoboda programowania

Dla zaawansowanych użytkowników — pisz własny kod w C/C++, korzystaj z tysięcy bibliotek Arduino i pełnej mocy ESP32.

- Smart Home — oświetlenie i automatyka

• Sterowanie taśmami RGB+CCT w całym mieszkaniu
• Automatyczne włączanie świateł na czujnik ruchu (GPIO)
• Harmonogramy oświetlenia (wschód/zachód słońca)
• Sterowanie wentylatorami, roletami i pompami przez przekaźniki

- Oświetlenie reaktywne na muzykę

• Dyskoteka w salonie — efekty audio-reaktywne z wbudowanego mikrofonu
• Podświetlenie biurka gamingowego synchronizowane z dźwiękiem
• Instalacje artystyczne reagujące na otoczenie

- Dekoracje sezonowe i ambientowe

• Programowalne ozdoby świąteczne z setkami efektów
• Podświetlenie mebli, schodów, regałów
• Oświetlenie architektoniczne elewacji budynku

- Prototypowanie IoT

• Stacja pogodowa z czujnikami na GPIO
• System monitoringu z powiadomieniami MQTT
• Centrala sterowania z wieloma przekaźnikami

Metoda 1 — WLED (najprostsza, bez programowania)

1. Podłącz płytkę kablem USB-C do komputera
2. Otwórz przeglądarkę Chrome / Edge i wejdź na install.wled.me
3. Kliknij „Install" → wybierz port COM → poczekaj na wgranie firmware
4. Połącz się z siecią WiFi „WLED-AP" i skonfiguruj swoje Wi-Fi
5. Gotowe! Otwórz adres IP płytki w przeglądarce i steruj oświetleniem

Metoda 2 — ESPHome (do Home Assistant)

1. Podłącz płytkę kablem USB-C
2. Otwórz web.esphome.io w Chrome / Edge
3. Wgraj bazowy firmware ESPHome
4. Skonfiguruj urządzenie w panelu ESPHome (plik YAML)
5. Dodaj automatycznie do Home Assistant

Podłączanie taśm LED

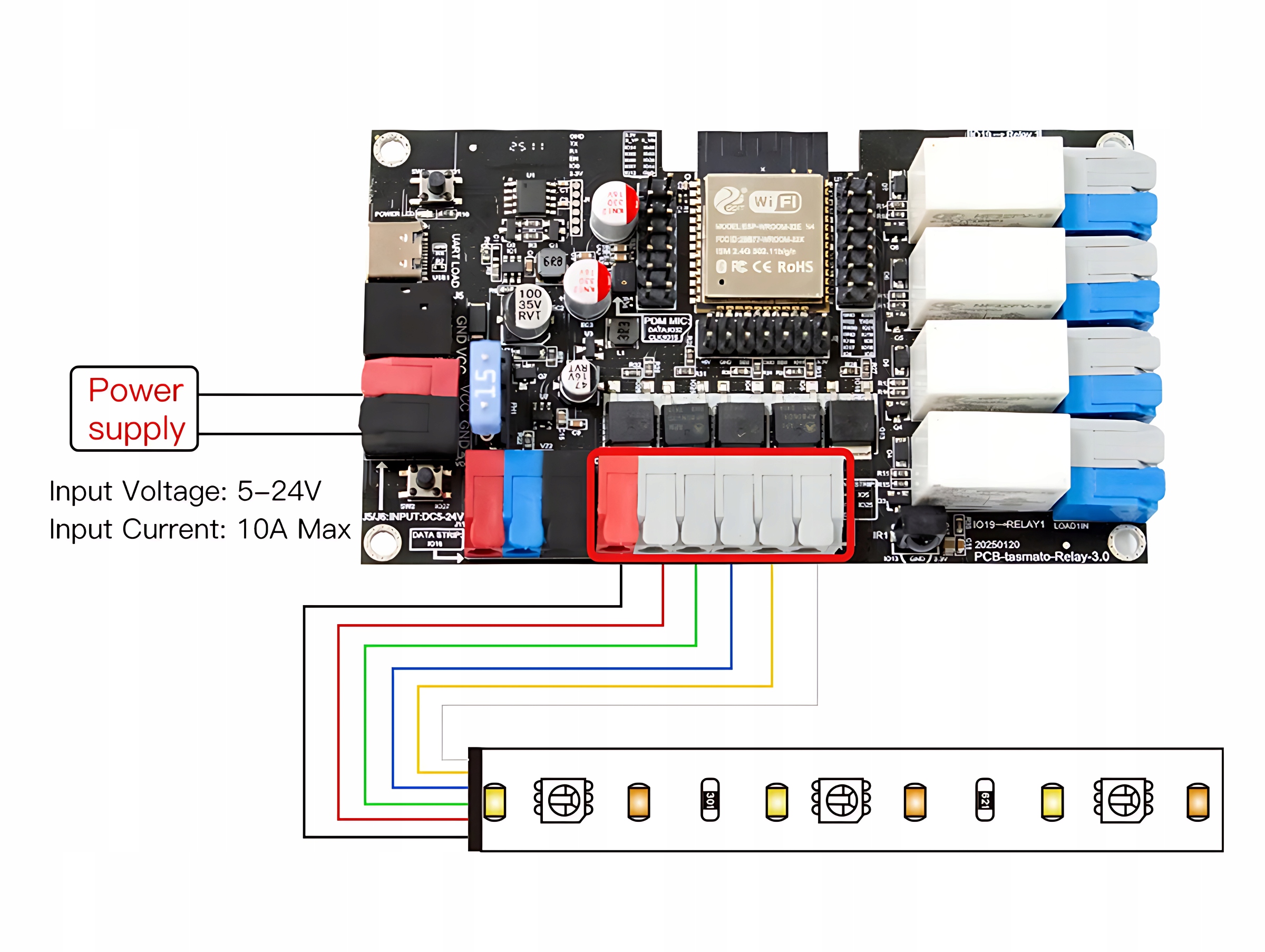

• Taśmy PWM (RGB/RGBCCT): podłącz do 6-pinowego złącza PWM (V+, IO18, IO5, IO4, IO25, IO26)
• Taśmy cyfrowe (WS2812B itp.): podłącz GND, IO16 (data) i V+ do dedykowanego złącza
• Zasilanie: użyj zasilacza 5–24 V (dopasuj do napięcia taśmy) podłączonego do złącza śrubowego
